CNC-gefreesde componenten zijn precisieonderdelen die worden geproduceerd door materiaal te verwijderen uit een massief werkstuk met behulp van computergestuurde machines. Deze componenten worden in veel industrieën gebruikt omdat ze nauwkeurige afmetingen, herhaalbare kwaliteit, stabiele prestaties en flexibele aanpassingsmogelijkheden bieden.
In deze handleiding leert u wat CNC-gefreesde componenten zijn, hoe CNC-bewerking werkt, welke soorten componenten geproduceerd kunnen worden, welke materialen veelvuldig gebruikt worden en hoe u de juiste CNC-bewerkingsoplossing voor uw project kiest.
Wat zijn CNC-gefreesde componenten?
CNC-gefreesde componenten zijn onderdelen die vervaardigd worden door middel van computergestuurde bewerking (CNC). Bij dit proces stuurt een digitaal programma de beweging van snijgereedschappen of werkstukken aan om materiaal te verwijderen en de gewenste vorm van het onderdeel te creëren.
Deze componenten kunnen eenvoudig of complex zijn. Sommige zijn basisplaten, assen, pinnen en beugels, terwijl andere precisiebehuizingen, ruimtevaartonderdelen, componenten voor medische apparatuur, mallen of op maat gemaakte mechanische onderdelen met nauwe toleranties zijn.
CNC-gefreesde componenten worden veel gebruikt omdat ze aan zowel functionele als dimensionale eisen kunnen voldoen. Ze zijn vooral belangrijk wanneer onderdelen nauwkeurig moeten passen, soepel moeten bewegen, bestand moeten zijn tegen belasting of stabiele prestaties moeten behouden tijdens montage en gebruik.
Hoe werkt CNC-bewerking?
CNC-bewerking werkt door een onderdeelontwerp om te zetten in digitale bewerkingsinstructies. Deze instructies regelen de gereedschapsbeweging, de spindelsnelheid, de voeding, de snijdiepte en de bewerkingsvolgorde.
De machine verwijdert vervolgens materiaal van het werkstuk totdat de uiteindelijke geometrie van het onderdeel is bereikt. Afhankelijk van het ontwerp van het onderdeel kan CNC-bewerking bestaan uit frezen, draaien, boren, kotteren, tappen, slijpen, EDM of lasersnijden.
Dit proces wordt veel gebruikt omdat het zowel eenvoudige als complexe onderdelen met gecontroleerde nauwkeurigheid kan produceren.
Bewerkingsprincipe
Het basisprincipe van CNC-bewerking is subtractieve productie. Het proces begint met een massief blok, staaf, plaat, gietstuk, smeedstuk of buis, waarna ongewenst materiaal wordt verwijderd om het uiteindelijke onderdeel te vormen.
Verschillende CNC-processen verwijderen materiaal op verschillende manieren. CNC-frezen maakt gebruik van roterende snijgereedschappen. CNC-draaien roteert het werkstuk. Boren creëert gaten. Kotteren verbetert de nauwkeurigheid van de gaten. EDM verwijdert materiaal door middel van elektrische ontlading. Lasersnijden gebruikt geconcentreerde energie om plaatmateriaal te snijden.
Doordat CNC-bewerking direct materiaal verwijdert uit technische materialen, kunnen er sterke, functionele onderdelen met goede mechanische eigenschappen worden geproduceerd.
CAD/CAM-programmering
CAD/CAM-programmering is een belangrijke stap in CNC-bewerking. CAD-software wordt gebruikt om de geometrie van het onderdeel te creëren of te controleren. CAM-software wordt vervolgens gebruikt om gereedschapspaden, bewerkingsstrategieën en machine-instructies te genereren.
Goede programmering draagt bij aan een hogere nauwkeurigheid van onderdelen, een efficiëntere bewerking en een betere oppervlaktekwaliteit. Het helpt ook om het risico op gereedschapsbotsingen, onnodige bewerkingstijd en productiefouten te verminderen.
Bij complexe componenten kunnen programmeerbeslissingen een grote invloed hebben op de kosten en de kwaliteit. De gereedschapspadstrategie, de snijrichting, de gereedschapskeuze en de instelvolgorde hebben allemaal invloed op het eindresultaat.
Machine-instellingen en gereedschappen
De machine-instelling omvat het vastklemmen van het werkstuk, het installeren van het gereedschap, het laden van het programma, het instellen van de coördinaten en het aanpassen van de parameters. Een stabiele opstelling is essentieel, want zelfs een goed CNC-programma kan geen nauwkeurige onderdelen produceren als het werkstuk niet stevig vastzit.
Ook de gereedschapskeuze is belangrijk. Verschillende materialen vereisen verschillende snijgereedschappen, coatings, snijsnelheden en aanvoersnelheden. Aluminium kan bijvoorbeeld meestal met hogere snelheden worden bewerkt, terwijl roestvrij staal en titanium vaak een nauwkeurigere gereedschaps- en warmtecontrole vereisen.
Een juiste instelling en het juiste gereedschap dragen bij aan een betere dimensionale stabiliteit, oppervlakteafwerking, levensduur van het gereedschap en productie-efficiëntie.
Typisch CNC-bewerkingsproces
Een typisch CNC-bewerkingsproces omvat verschillende stappen:
- Het beoordelen van de tekening of het 3D-model
- Bevestiging van materiaal- en tolerantie-eisen
- Het plannen van het bewerkingsproces
- Het CNC-programma maken
- Gereedschap en hulpstukken voorbereiden
- De machine instellen
- Ruwe bewerking
- Beëindig de bewerking
- Inspectie en kwaliteitscontrole
- Secundaire afwerking indien nodig
Secundaire bewerkingen kunnen bestaan uit ontbramen, polijsten, anodiseren, galvaniseren, passiveren, lakken, warmtebehandeling, lasermarkering of assemblage.
Elke stap beïnvloedt de uiteindelijke kwaliteit van het onderdeel. Bij precisieonderdelen is inspectie extra belangrijk, omdat hiermee wordt bevestigd of het afgewerkte onderdeel voldoet aan de eisen van de tekening.
Wat zijn de meest voorkomende soorten CNC-gefreesde onderdelen?
De meest voorkomende soorten CNC-bewerkte onderdelen zijn gefreesde onderdelen, gedraaide onderdelen, geboorde en geboorde onderdelen, EDM-bewerkte onderdelen, lasergesneden onderdelen en op maat gemaakte precisieonderdelen.
CNC-freescomponenten
CNC-gefreesde onderdelen worden vervaardigd door materiaal te verwijderen met roterende snijgereedschappen. Frezen is geschikt voor onderdelen met vlakke oppervlakken, uitsparingen, sleuven, contouren, gaten en complexe 3D-profielen.
Veelvoorkomende CNC-gefreesde onderdelen zijn beugels, behuizingen, platen, mallen, koelplaten, afdekkingen en constructieonderdelen. Deze onderdelen vereisen vaak nauwkeurige oppervlaktekenmerken en precieze gatposities.
CNC-frezen is met name handig wanneer een onderdeel een niet-roterende geometrie heeft. Het kan ook complexe vormen produceren die moeilijk te realiseren zijn met alleen draaien.
CNC-draaicomponenten
CNC-draaibewerkingen maken onderdelen door het werkstuk te roteren terwijl een snijgereedschap materiaal verwijdert. Dit proces is het meest geschikt voor onderdelen met ronde, cilindrische, conische of symmetrische vormen.
Veelvoorkomende CNC-draaionderdelen zijn assen, pinnen, bussen, hulzen, afstandhouders, kragen, fittingen en schroefverbindingen.
CNC-draaien is vaak efficiënt voor het produceren van nauwkeurige diameters, boringen, groeven en schroefdraad. Het wordt veel gebruikt wanneer onderdelen een goede concentriciteit, gladde ronde oppervlakken en stabiele herhaalbaarheid vereisen.
Geboorde en uitgeboorde onderdelen
Geboorde en gefreesde onderdelen zijn componenten die nauwkeurige gaten of binnendiameters vereisen. Bij boren wordt het eerste gat gemaakt, terwijl bij ruimen de grootte, rondheid, rechtheid en oppervlakteafwerking van het gat worden verbeterd.
Deze onderdelen komen veel voor in motorblokken, hydraulische onderdelen, kleppenhuizen, mechanische assemblages en industriële apparatuur.
De nauwkeurigheid van gaten kan de prestaties van de assemblage direct beïnvloeden. Onnauwkeurige gaten kunnen bijvoorbeeld leiden tot slechte uitlijning, lekkage, trillingen of voortijdige slijtage. Daarom zijn boren en ruimen belangrijke processen in de assemblage. precisie CNC-bewerking:.
EDM-bewerkte componenten
Onderdelen die met EDM (elektro-erosie) worden vervaardigd, worden geproduceerd door middel van elektro-erosie. Bij dit proces worden gecontroleerde vonken gebruikt om materiaal van het werkstuk te verwijderen.
EDM is nuttig voor harde metalen, complexe holtes, scherpe binnenhoeken, dunne sleuven en gedetailleerde matrijsdetails. Het wordt vaak gebruikt wanneer traditionele snijgereedschappen de gewenste vorm niet gemakkelijk kunnen bereiken of bewerken.
Veelvoorkomende onderdelen die met EDM worden bewerkt, zijn matrijsinzetstukken, stempelonderdelen, precisieholtes, gereedschapsonderdelen en complexe metalen constructies. EDM kan fijne details produceren, maar is doorgaans langzamer dan conventioneel snijden, waardoor het vaak wordt gekozen voor speciale geometrieën of moeilijk te bewerken materialen.
Lasergesneden componenten
Lasergesneden onderdelen worden gemaakt door middel van een gerichte laserstraal waarmee plaatmateriaal of dunne werkstukken worden gesneden. Lasersnijden is geschikt voor snel profielsnijden, fijne patronen en strakke randen.
Veelvoorkomende lasergesneden onderdelen zijn onder andere plaatmetalen panelen, afdekkingen, beugels, behuizingen, decoratieve onderdelen en vlakke constructie-elementen.
Lasersnijden is handig wanneer het ontwerp flexibele profielen, kleine sleuven of een snelle doorlooptijd vereist. Voor dikkere onderdelen of componenten met nauwkeurige 3D-vormen zijn CNC-frezen of andere bewerkingsprocessen echter wellicht geschikter.
Precisiecomponenten op maat
Op maat gemaakte precisieonderdelen zijn onderdelen die vervaardigd worden volgens specifieke klanttekeningen, 3D-modellen, tolerantie-eisen, materiaaleisen en toepassingsomstandigheden.
Deze componenten komen veel voor in de B2B-productie, omdat veel industrieën niet-standaard onderdelen nodig hebben voor speciale apparatuur, prototypes, automatiseringssystemen, medische apparaten, elektronica, ruimtevaartprojecten en industriële machines.
Op maat gemaakte CNC-gefreesde onderdelen kunnen verschillende processen combineren, zoals frezen, draaien, boren, tappen, EDM, oppervlaktebehandeling en inspectie. Het doel is om onderdelen te produceren die voldoen aan zowel functionele als productie-eisen.
Welke materialen worden doorgaans gebruikt voor CNC-gefreesde onderdelen?
De meest gebruikte materialen voor CNC-gefreesde onderdelen zijn metalen, kunststoffen en composieten. Elk materiaalsoort heeft verschillende voordelen op het gebied van sterkte, gewicht, corrosiebestendigheid, bewerkbaarheid, thermische stabiliteit, elektrische eigenschappen en kosten.
Aluminium

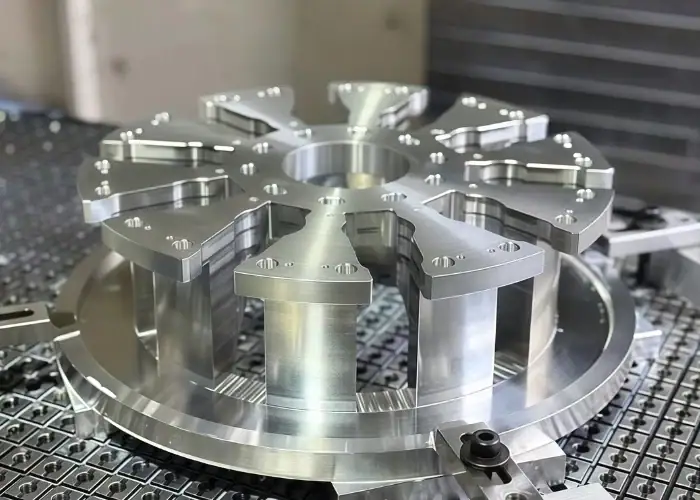

Aluminium is een van de populairste materialen voor CNC-bewerking. Het is licht van gewicht, gemakkelijk te bewerken en geschikt voor vele industriële toepassingen.

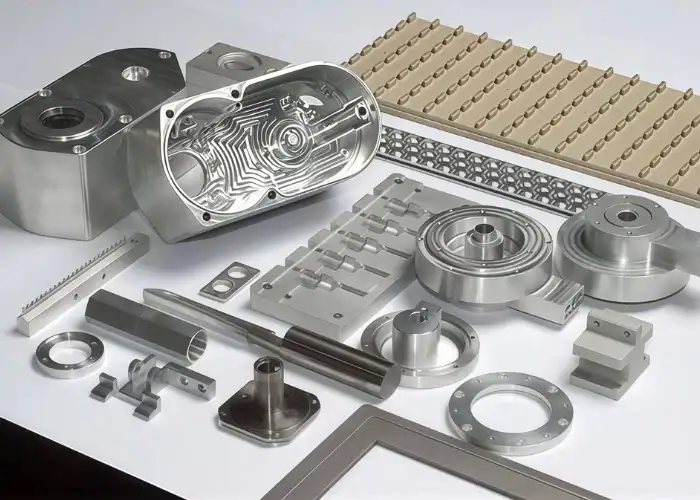

CNC-gefreesde aluminium onderdelen worden veelvuldig gebruikt in de lucht- en ruimtevaart, automobielindustrie, elektronica, robotica, medische apparatuur en consumentenproducten. Ze worden vaak gekozen wanneer gewichtsbesparing, snelle bewerking en goede maatnauwkeurigheid belangrijk zijn.
Aluminium leent zich bovendien voor diverse oppervlaktebehandelingen, zoals anodiseren, glasparelstralen, polijsten en lakken. Hierdoor is het geschikt voor zowel functionele als esthetische onderdelen.
Roestvast staal
Roestvrij staal wordt gebruikt wanneer corrosiebestendigheid, sterkte en duurzaamheid belangrijk zijn. Het wordt veel gebruikt in medische apparatuur, voedselverwerkingsapparatuur, scheepsonderdelen, industriële machines en buitencomponenten.
CNC-gefreesde onderdelen van roestvrij staal presteren goed in omgevingen waar vocht, chemicaliën of reinigingsprocessen aanwezig zijn.
Vergeleken met aluminium is roestvrij staal doorgaans moeilijker te bewerken, maar het biedt een betere sterkte en corrosiebestendigheid voor veeleisende toepassingen.
Staal
Staal wordt veel gebruikt voor onderdelen die een hoge sterkte, slijtvastheid of draagvermogen vereisen. Het is geschikt voor assen, tandwielen, machineonderdelen, gereedschapsonderdelen, beugels en industriële hardware.
Verschillende staalsoorten bieden verschillende balansen tussen hardheid, taaiheid, bewerkbaarheid en reactie op warmtebehandeling.
CNC-gefreesde stalen onderdelen worden vaak gekozen wanneer het onderdeel bestand moet zijn tegen mechanische spanning, stoten of langdurig structureel gebruik.
Titanium
Titanium wordt gebruikt voor hoogwaardige CNC-gefreesde componenten die een laag gewicht, hoge sterkte, corrosiebestendigheid en goede temperatuurbestendigheid vereisen.
Het wordt veel gebruikt in de lucht- en ruimtevaart, de medische sector, de scheepvaart en geavanceerde industriële toepassingen. Titanium is moeilijker te bewerken dan veel andere metalen vanwege de sterkte, het warmtegedrag en de slijtage van gereedschap.
Wanneer prestaties echter belangrijker zijn dan bewerkingskosten, kan titanium een uitstekende materiaalkeuze zijn voor kritische precisieonderdelen.
Technische kunststoffen
Technische kunststoffen zoals POM, nylon, PTFE, PEEK, ABS en PC worden veel gebruikt voor CNC-gefreesde onderdelen.
POM is geschikt voor precisieonderdelen die lage wrijving en dimensionale stabiliteit vereisen. Nylon biedt taaiheid en slijtvastheid. PTFE is nuttig voor chemisch bestendige en wrijvingsarme onderdelen. PEEK wordt gebruikt in hoogwaardige toepassingen die sterkte, hittebestendigheid en chemische stabiliteit vereisen.
Technische kunststoffen worden vaak gekozen wanneer metalen onderdelen te zwaar, te geleidend of te duur zijn voor de toepassing.
Composietmaterialen
Composietmaterialen worden gebruikt wanneer onderdelen een hoge sterkte, een laag gewicht, corrosiebestendigheid of speciale mechanische eigenschappen vereisen.
Veelgebruikte composietmaterialen zijn onder andere koolstofvezelcomposieten, glasvezelcomposieten en hybride composieten. Deze materialen worden vaak toegepast in de lucht- en ruimtevaart, de automobielindustrie, de scheepvaart, de energiesector en hoogwaardige apparatuur.
Bij de bewerking van composietmaterialen zijn geschikte gereedschappen en stofbeheersing essentieel. Slechte bewerkingsomstandigheden kunnen leiden tot delaminatie, vezeluitrekking, een slechte randkwaliteit of oppervlakteschade.
Snelle materiaalvergelijking
| Categorie | Materiaal | Grootste voordeel | gemeenschappelijk gebruik |
| Metaal | Aluminium | Lichtgewicht en gemakkelijk te bewerken | Lucht- en ruimtevaart, elektronica, automobielindustrie |
| Metaal | Roestvast staal | Corrosiebestendigheid en sterkte | Medische, industriële en voedselverwerkingsapparatuur |
| Metaal | Staal | Hoge sterkte en duurzaamheid | Machines, gereedschappen, constructieonderdelen |
| Metaal | Titanium | Hoge sterkte-gewichtsverhouding | Lucht- en ruimtevaart, medisch, maritiem |
| Kunststof | POM | Lage wrijving en dimensionale stabiliteit | Bussen, rollen, afstandhouders |
| Kunststof | Nylon | Taaiheid en slijtvastheid | Hulzen, geleiders, slijtageonderdelen |
| Kunststof | PTFE | Chemische bestendigheid en lage wrijving | Afdichtingen, ringen, vloeistofonderdelen |
| Kunststof | PEEK | Hoge temperatuur en mechanische prestaties | Lucht- en ruimtevaart, medisch, halfgeleiders |
| Composiet | Koolstofvezelcomposiet | Lichtgewicht en hoge sterkte | Lucht- en ruimtevaart, automobiel, energie |
Wat zijn de belangrijkste voordelen van CNC-gefreesde componenten?
De belangrijkste voordelen van CNC-gefreesde componenten zijn precisie, herhaalbaarheid, efficiëntie, ontwerpflexibiliteit, materiaaldiversiteit en geschiktheid voor maatwerkproductie. Deze voordelen maken CNC-bewerking waardevol voor industrieën die betrouwbare onderdelen met gecontroleerde afmetingen en constante kwaliteit nodig hebben.
Hoge precisie
CNC-bewerking kan nauwkeurige afmetingen, gatposities, vlakheid, rondheid en complexe oppervlaktekenmerken produceren.
Dit is belangrijk voor onderdelen die in assemblages moeten passen, beweging moeten ondersteunen, goed moeten afdichten of stabiele prestaties onder belasting moeten behouden.
CNC-gefreesde componenten met hoge precisie worden veelvuldig gebruikt in de lucht- en ruimtevaart, medische apparatuur, automobielsystemen, elektronica, robotica en industriële apparatuur.
Hoge herhaalbaarheid
Zodra het CNC-programma en de instellingen zijn bevestigd, kan hetzelfde onderdeel herhaaldelijk met constante kwaliteit worden geproduceerd.
Deze herhaalbaarheid is belangrijk voor serieproductie en vervangingsonderdelen. Als elk onderdeel stabiele afmetingen heeft, wordt de assemblage eenvoudiger en de productprestaties voorspelbaarder.
Voor fabrikanten en afnemers verlaagt herhaalbaarheid ook het risico op herstelwerkzaamheden, afval en inconsistente productkwaliteit.
Verbeterde productie-efficiëntie
CNC-bewerking verbetert de productie-efficiëntie door automatisering, geoptimaliseerde gereedschapspaden en minder handmatige handelingen.
Een CNC-machine kan meerdere bewerkingen in één keer uitvoeren, mits het ontwerp van het onderdeel en de mogelijkheden van de machine dit toelaten. Dit helpt de handlingtijd, instelfouten en productievertragingen te verminderen.
Voor veel op maat gemaakte onderdelen biedt CNC-bewerking een praktische balans tussen snelheid, nauwkeurigheid en kosten.
Grotere ontwerpflexibiliteit
CNC-bewerking ondersteunt veel verschillende geometrieën, waaronder vlakke oppervlakken, gebogen oppervlakken, uitsparingen, gaten, schroefdraad, groeven, sleuven en complexe 3D-contouren.
Dit geeft ingenieurs meer vrijheid om functionele componenten te ontwerpen zonder dat ze dure mallen of vaste gereedschappen nodig hebben.
Flexibiliteit in het ontwerp is met name nuttig bij de ontwikkeling van prototypes, producttesten, maatwerkapparatuur en productie in kleine series.
Materiële veelzijdigheid
CNC-bewerking kan een breed scala aan materialen verwerken, waaronder aluminium, roestvrij staal, staal, titanium, messing, koper, technische kunststoffen en composieten.
Hierdoor is het eenvoudiger om materiaaleigenschappen af te stemmen op de toepassingsbehoeften. Zo kan aluminium het gewicht verminderen, roestvrij staal de corrosiebestendigheid verbeteren en PEEK hoogwaardige kunststofeigenschappen bieden.
De veelzijdigheid van materialen is een van de redenen waarom CNC-bewerking in zoveel industrieën wordt gebruikt.
Geschikt voor prototypes en kleine serieproductie.
CNC-bewerking is uitermate geschikt voor prototypes en kleine series, omdat er geen dure mallen nodig zijn.
Onderdelen kunnen rechtstreeks vanuit CAD-bestanden worden gemaakt en ontwerpwijzigingen kunnen worden doorgevoerd door het programma aan te passen. Dit helpt ingenieurs bij het testen van ontwerpen, het verbeteren van structuren en het valideren van productprestaties vóór de grootschalige productie.
Voor bedrijven die nieuwe producten ontwikkelen, kan CNC-bewerking het ontwikkelingsrisico verlagen en de tijd tussen ontwerp en fysiek product verkorten.
Wat is het verschil tussen CNC-gefreesde onderdelen en CNC-gedraaide onderdelen?
CNC-bewerkte onderdelen vormen een bredere categorie. CNC-gedraaide onderdelen zijn een specifiek type CNC-bewerkt onderdeel. CNC-bewerking kan frezen, draaien, boren, kotteren, EDM, lasersnijden en andere processen omvatten. CNC-draaien richt zich voornamelijk op ronde of roterende onderdelen.
Bewerkingsmethode
CNC-bewerking maakt gebruik van verschillende machinebewegingen en snijstrategieën. Bij CNC-frezen roteert het snijgereedschap en verwijdert het materiaal van het werkstuk. Bij CNC-draaien roteert het werkstuk terwijl het snijgereedschap het vormgeeft.
Andere CNC-processen, zoals boren, kotteren, EDM en lasersnijden, worden gekozen voor specifieke eigenschappen of materialen.
De bewerkingsmethode moet aansluiten op het ontwerp van het onderdeel. Een verkeerde proceskeuze kan de kosten verhogen, de efficiëntie verlagen of de productie van het onderdeel bemoeilijken.
Geschikte onderdeelgeometrie
CNC-gefreesde onderdelen kunnen platte, ronde, onregelmatige, prismatische of complexe 3D-vormen omvatten.
CNC-gedraaide onderdelen zijn het meest geschikt voor cilindrische en symmetrische onderdelen, zoals assen, pinnen, bussen, afstandhouders, hulzen, kragen en onderdelen met schroefdraad.
Als een onderdeel voornamelijk rond is, is CNC-draaien vaak het beste startpunt. Bevat het onderdelen uitsparingen, sleuven, vlakke oppervlakken of complexe externe vormen, dan is CNC-frezen wellicht geschikter.
Structurele verschillen
CNC-gefreesde onderdelen kunnen veel structurele kenmerken bevatten, zoals vlakken, gaten, uitsparingen, sleuven, schroefdraad, groeven, contouren en gebogen oppervlakken.
CNC-gedraaide onderdelen richten zich doorgaans op diameters, boringen, schouders, conische vormen, groeven en schroefdraad rond een centrale as.
Sommige onderdelen bevatten beide soorten bewerkingen. In die gevallen kan een fabrikant zowel frezen als draaien, of een frees-draaimachine, gebruiken om het onderdeel efficiënter te vervaardigen.
Processelectie
Het juiste proces moet worden gekozen op basis van geometrie, tolerantie, materiaal, oppervlakteafwerking, productievolume en kostendoelstelling.
Een eenvoudige ronde as kan bijvoorbeeld het beste worden gemaakt met CNC-draaien. Een platte aluminium behuizing met uitsparingen en schroefgaten is wellicht beter geschikt voor CNC-frezen. Een gehard matrijsinzetstuk met complexe interne hoeken vereist mogelijk EDM (elektro-erosie).
Een goede processelectie helpt de kwaliteit te verbeteren, de doorlooptijd te verkorten en de productiekosten te beheersen.
Waar worden CNC-gefreesde componenten veelvuldig gebruikt?
CNC-gefreesde componenten worden in veel industrieën gebruikt omdat ze aan verschillende eisen op het gebied van precisie, sterkte, gewicht, oppervlakteafwerking en betrouwbaarheid kunnen voldoen. Ze zijn vooral gangbaar in industrieën waar componentfalen de productveiligheid, de assemblagekwaliteit of de systeemprestaties kan beïnvloeden.
Luchtvaartindustrie
De lucht- en ruimtevaartindustrie gebruikt CNC-gefreesde componenten voor structurele onderdelen, beugels, motoronderdelen, fittingen, behuizingen en lichtgewicht precisieonderdelen.
Deze onderdelen vereisen vaak nauwe toleranties, sterke materialen en betrouwbare inspectie. Materialen zoals aluminium, titanium, roestvrij staal en hoogwaardige legeringen worden veel gebruikt.
CNC-bewerking ondersteunt de lucht- en ruimtevaartindustrie omdat hiermee complexe, lichtgewicht en uiterst nauwkeurige componenten met een constante kwaliteit kunnen worden geproduceerd.
Automotive Industry
De auto-industrie gebruikt CNC-gefreesde componenten voor motoronderdelen, transmissieonderdelen, ophangingsonderdelen, prototypes, behuizingen, connectoren en testopstellingen.
CNC-bewerking is waardevol in automobielprojecten omdat het zowel productontwikkeling als serieproductie ondersteunt.
Bij de ontwikkeling van nieuwe voertuigen kan CNC-bewerking snel functionele prototypes opleveren. Voor productieonderdelen helpt het om dimensionale consistentie en mechanische betrouwbaarheid te waarborgen.
Elektronische industrie
In de elektronica worden CNC-gefreesde componenten gebruikt voor behuizingen, koelplaten, connectoren, frames, precisiebehuizingen en interne ondersteuningsonderdelen.
Aluminium wordt veel gebruikt voor elektronische behuizingen en warmteafvoerende onderdelen. Messing en koper kunnen worden gebruikt voor geleidende componenten. Technische kunststoffen kunnen worden gekozen voor isolatie of lichtgewicht constructies.
CNC-bewerking helpt fabrikanten van elektronica om nauwkeurige pasvormen, een strak uiterlijk en een stabiele productkwaliteit te realiseren.
Medische hulpmiddelenindustrie
Fabrikanten van medische apparaten gebruiken CNC-gefreesde onderdelen voor chirurgische instrumenten, diagnostische apparatuur, tandheelkundige onderdelen, implantaatgerelateerde componenten en precisiebehuizingen.
Deze onderdelen vereisen vaak een hoge nauwkeurigheid, gladde oppervlakken, een schone bewerking en strenge kwaliteitscontrole.
Ook bij medische toepassingen is de materiaalkeuze belangrijk. Roestvrij staal, titanium, aluminium en bepaalde technische kunststoffen worden veelvuldig gebruikt, afhankelijk van de functie en de wettelijke voorschriften.
industriële apparatuur
Industriële apparatuur maakt gebruik van CNC-gefreesde componenten voor assen, platen, armaturen, machineframes, tandwielen, kleppen, fittingen en onderdelen voor bewegingsbesturing.
Deze onderdelen moeten vaak sterk, slijtvast en vormvast zijn op de lange termijn.
Betrouwbare CNC-bewerking draagt bij aan betere prestaties van apparatuur, vermindert montageproblemen en verlengt de levensduur.
Hoe kies je de juiste CNC-gefreesde onderdelen?
Bij de keuze voor de juiste CNC-gefreesde componenten is een evenwicht nodig tussen functionaliteit, maakbaarheid, tolerantie, materiaal, oppervlakteafwerking, hoeveelheid en kosten. Een goed componentontwerp moet aan de prestatie-eisen voldoen zonder de bewerking onnodig complex te maken.
Gedeeltelijke geometrie
De geometrie van het onderdeel is een van de belangrijkste factoren. Ronde onderdelen zijn meestal geschikt voor CNC-draaien, terwijl onderdelen met vlakke oppervlakken, uitsparingen en complexe contouren doorgaans beter geschikt zijn voor CNC-frezen.
Bij complexe onderdelen kan meerassige bewerking het aantal insteltijden verkorten en de nauwkeurigheid verbeteren. Dit kan echter ook de programmeer- en machinekosten verhogen.
De beste keuze hangt af van de vorm en de functionele eigenschappen van het onderdeel.
Tolerantievereisten
Tolerantie-eisen hebben directe gevolgen voor de bewerkingskosten en de inspectiemoeilijkheid.
Strengere toleranties vereisen mogelijk stabielere machines, betere opspaninrichtingen, langzamer snijden, extra nabewerking en een meer gedetailleerde inspectie.
Niet elk onderdeel vereist dezelfde tolerantie. Om de kosten te beheersen, moeten kritische afmetingen duidelijke tolerantie-eisen hebben, terwijl voor niet-kritische onderdelen algemene toleranties kunnen worden gebruikt.
Materiaalvereisten
Het materiaal moet worden gekozen op basis van sterkte, gewicht, corrosiebestendigheid, slijtvastheid, temperatuurbestendigheid, elektrische eigenschappen en kosten.
Aluminium is bijvoorbeeld een goede optie voor lichtgewicht onderdelen. Roestvrij staal is geschikt voor corrosiebestendige onderdelen. Staal is nuttig voor dragende componenten. Titanium wordt gekozen voor hoogwaardige toepassingen. Technische kunststoffen zijn nuttig wanneer isolatie, lage wrijving of een lager gewicht nodig zijn.
Een goede leverancier kan ook helpen beoordelen of het gekozen materiaal geschikt is voor bewerking.
Vereisten voor oppervlakteafwerking
De oppervlakteafwerking beïnvloedt het uiterlijk, de wrijving, de afdichting, de corrosiebestendigheid en de prestaties van de montage.
Sommige onderdelen hebben alleen een onbewerkt oppervlak nodig. Andere vereisen mogelijk anodiseren, polijsten, galvaniseren, lakken, passiveren, straalreiniging of warmtebehandeling.
De oppervlakteafwerking moet worden gekozen op basis van de werkomgeving en de visuele eisen van het onderdeel.
Productievolume en kosten
Het productievolume is van invloed op de beste bewerkingsstrategie. Voor prototypes en kleine series is CNC-bewerking vaak kosteneffectief omdat er geen investering in matrijzen nodig is.
Voor herhaalde productie kan de leverancier de gereedschappen, opspaninrichtingen en bewerkingsvolgordes optimaliseren om de cyclustijd en de eenheidskosten te verlagen.
De kosten moeten worden afgewogen tegen de kwaliteit, levertijd, materiaal, afwerking en inspectie-eisen.
Hoe kiest u een betrouwbare leverancier van CNC-gefreesde onderdelen?
Een betrouwbare leverancier van CNC-bewerkte componenten moet beschikken over ervaring in de bewerking, materiaalkennis, kwaliteitscontrole, leveringszekerheid en technische ondersteuning. De juiste leverancier doet meer dan alleen onderdelen produceren. Ze helpen bij het identificeren van risico's met betrekking tot de maakbaarheid, verbeteren de ontwerpefficiëntie en verminderen productieproblemen.
Ervaring met bewerking
De leverancier moet ervaring hebben met vergelijkbare onderdelen, materialen, toleranties en toepassingen.
Ervaring met verspanen helpt bij het verbeteren van procesplanning, gereedschapsselectie, opspaninrichtingontwerp en probleemoplossing. Dit is vooral belangrijk voor complexe onderdelen, nauwe toleranties, lastige materialen of op maat gemaakte precisiecomponenten.
Een ervaren leverancier kan doorgaans betere suggesties doen voordat de productie begint.
Kwaliteitscontrole
Kwaliteitscontrole is essentieel voor CNC-gefreesde componenten. Een betrouwbare leverancier moet beschikken over inspectieapparatuur en -procedures om afmetingen, oppervlakteafwerking, materiaal en de uiteindelijke kwaliteit van het onderdeel te controleren.
Gangbare inspectie-instrumenten zijn onder andere schuifmaten, micrometers, hoogtemeters, schroefdraadmeters, oppervlakteruwheidsmeters, optische inspectieapparatuur en CMM-systemen.
Goede kwaliteitscontrole helpt defecten te verminderen, de consistentie te verbeteren en de betrouwbaarheid van de inkoop op lange termijn te waarborgen.
Materiële capaciteit
De leverancier moet in staat zijn de materialen te bewerken die u voor uw toepassing nodig heeft.
Veelgebruikte materialen voor CNC-bewerking zijn onder andere aluminium, roestvrij staal, staal, titanium, messing, koper, POM, nylon, PTFE, PEEK en composieten.
De materiaaleigenschappen zijn belangrijk omdat verschillende materialen verschillende gereedschappen, snijparameters, afwerkingsmethoden en inspectiecriteria vereisen.
Leveringscapaciteit
Leveringscapaciteit is van belang voor projectplanning en de stabiliteit van de toeleveringsketen. Een betrouwbare leverancier moet realistische levertijden hanteren en tijdens de productie helder communiceren.
Snelle levering is nuttig, maar onrealistische leveringsbeloftes kunnen risico's met zich meebrengen voor de kwaliteit of de planning.
Een goede leverancier moet een evenwicht vinden tussen snelheid, nauwkeurigheid, inspectie en productiecapaciteit.
Technische ondersteuning
Technische ondersteuning helpt de produceerbaarheid te verbeteren en onnodige kosten te verlagen.
Een leverancier met sterke technische ondersteuning kan tekeningen beoordelen, lastige onderdelen identificeren, tolerantieaanpassingen voorstellen, materialen aanbevelen en de bewerkingsstrategie verbeteren.
Deze ondersteuning is met name waardevol voor prototypes, de ontwikkeling van nieuwe producten en onderdelen op maat.
Controlelijst voor leveranciers
Voordat u een leverancier van CNC-bewerkte onderdelen kiest, controleer dan of de leverancier het volgende kan leveren:
- Ervaring met soortgelijke componenten
- Materiaal- en afwerkingsopties
- Duidelijke tolerantiecapaciteit
- Betrouwbaar inspectieproces
- Stabiele doorlooptijd
- Technische ondersteuning
- Responsief offerteproces
- Kwaliteitsdocumenten indien vereist
Deze checklist kan kopers helpen voorkomen dat ze een leverancier uitsluitend op basis van de prijs kiezen.
Waarom zijn CNC-gefreesde componenten belangrijk in de moderne productie?
CNC-gefreesde componenten zijn belangrijk omdat moderne productieprocessen hogere precisie, snellere ontwikkeling, meer maatwerk en flexibelere productie vereisen. Veel producten zijn afhankelijk van nauwkeurig gefreesde onderdelen om de assemblagekwaliteit, mechanische prestaties en betrouwbaarheid op lange termijn te garanderen.
Stijgende precisie-eisen
Moderne producten worden steeds compacter, complexer en prestatiegerichter. Dit verhoogt de vraag naar nauwere toleranties en betere maatnauwkeurigheid.
CNC-bewerking helpt aan deze eisen te voldoen door middel van geprogrammeerde gereedschapspaden, stabiele machinebeweging en gecontroleerde inspectie.
Dit is met name belangrijk in de lucht- en ruimtevaart, medische apparatuur, elektronica, automobielsystemen en precisie-industrieapparatuur.
Toenemende vraag naar onderdelen op maat
Veel bedrijven hebben tegenwoordig behoefte aan op maat gemaakte componenten voor speciale apparatuur, prototypes, automatiseringssystemen en productupgrades.
CNC-bewerking speelt in op deze vraag omdat het mogelijk maakt om onderdelen op maat te produceren zonder te hoeven investeren in matrijzen. Het biedt bovendien flexibele mogelijkheden voor ontwerpwijzigingen en materiaalkeuze.
Dit maakt CNC-bewerking waardevol voor B2B-productie en de inkoop van op maat gemaakte onderdelen.
Snellere productontwikkeling
CNC-bewerking helpt ingenieurs om digitale ontwerpen snel om te zetten in fysieke onderdelen.
Dit stelt teams in staat om de pasvorm te testen, de functionaliteit te verifiëren, materialen te evalueren en ontwerpen te verbeteren voordat ze overgaan tot productie.
Voor productontwikkeling kan dit het risico verlagen en de tijd van concept tot marktintroductie verkorten.
Flexibelere productie
CNC-bewerking ondersteunt prototypes, kleine series en herhaalproductie. Het kan bovendien veel verschillende materialen en onderdeelvormen verwerken.
Deze flexibiliteit is belangrijk voor bedrijven die behoefte hebben aan een constante kwaliteit, maar niet altijd aan massaproductie.
Naarmate de productie meer op maat gemaakt en tijdsgevoelig wordt, zullen CNC-gefreesde componenten een belangrijke rol blijven spelen.
Veelgestelde vragen
Wat zijn voorbeelden van CNC-gefreesde onderdelen?
Veelvoorkomende voorbeelden van CNC-gefreesde componenten zijn beugels, behuizingen, assen, bussen, pinnen, platen, mallen, fittingen, connectoren, motoronderdelen, onderdelen voor medische apparatuur, elektronische behuizingen en onderdelen voor industriële machines. Deze componenten kunnen worden geproduceerd door middel van CNC-frezen, draaien, boren, kotteren, EDM, lasersnijden of een combinatie van verschillende bewerkingsprocessen.
Welke materialen zijn het meest geschikt voor CNC-gefreesde onderdelen?
Het beste materiaal hangt af van de toepassing. Aluminium is geschikt voor lichtgewicht onderdelen en snelle bewerking, roestvrij staal is geschikt voor corrosiebestendigheid, staal wordt gebruikt voor sterkte en duurzaamheid, en titanium wordt gekozen voor hoogwaardige en lichtgewicht toepassingen. Technische kunststoffen zoals POM, nylon, PTFE en PEEK zijn nuttig wanneer een laag gewicht, isolatie, chemische bestendigheid of lage wrijving vereist is.
Welke toleranties kunnen CNC-gefreesde componenten bereiken?
De gebruikelijke toleranties bij CNC-bewerking variëren van ongeveer ±0.01 mm tot ±0.05 mm, afhankelijk van het materiaal, de geometrie van het onderdeel, de mogelijkheden van de machine, de kwaliteit van de instelling en de inspectie-eisen. Nauwere toleranties zijn mogelijk voor precisieonderdelen, maar dit verhoogt doorgaans de bewerkingsmoeilijkheid, de inspectietijd, de doorlooptijd en de kosten.
Zijn CNC-gefreesde onderdelen geschikt voor prototypes?
Ja, CNC-gefreesde onderdelen zijn zeer geschikt voor prototypes. CNC-bewerking vereist geen dure mallen en onderdelen kunnen direct vanuit CAD-bestanden worden gemaakt. Dit maakt het nuttig voor ontwerpverificatie, functionele tests, technische prototypes en kleine serieproductie voordat er beslissingen over grotere productie worden genomen.
Conclusie
CNC-gefreesde componenten helpen fabrikanten een balans te vinden tussen precisie, herhaalbaarheid, materiaalkeuze en ontwerpvrijheid voor een breed scala aan toepassingen. De juiste CNC-bewerkingsoplossing hangt af van factoren zoals de geometrie van het onderdeel, materiaalkeuze, tolerantie-eisen, oppervlakteafwerking, productievolume en de algemene projectbehoeften.
At TiRapidWij bieden nauwkeurige CNC-bewerking en -productie van maatwerkcomponenten voor diverse industrieën. Upload uw ontwerp en ontvang een oplossing op maat voor uw productieproject.
