Elektroniskajām ierīcēm ir ierobežota iekšējā telpa, tāpēc ir nepieciešami precīzi konstrukcijas komponenti, lai nostiprinātu un izlīdzinātu shēmas plates, savienotājus, sensorus un siltuma izkliedes mezglus. Atkāpes caurumu pozīcijās, izmēros vai virsmas stāvoklī var radīt montāžas grūtības, nepareizi izlīdzinātas saskarnes vai sliktu termisko kontaktu. CNC ražošanas risinājumam jāņem vērā komponentu funkcijas, materiālu īpašības, rasējumu pielaides un pasūtījumu daudzumi. Labi plānots apstrādes un pārbaudes process palīdz ražotājiem samazināt atkārtotas apstrādes nepieciešamību, vienlaikus līdzsvarojot produktu kvalitāti, ražošanas efektivitāti un iepirkuma izmaksas.
Elektronisko ierīču precīzijas strukturālo komponentu izplatītākie veidi
Dažādām konstrukcijas sastāvdaļām ir atšķirīgas funkcijas, tāpēc apstrādes prioritātēm jāatspoguļo to īpašie izmēri un īpašības.

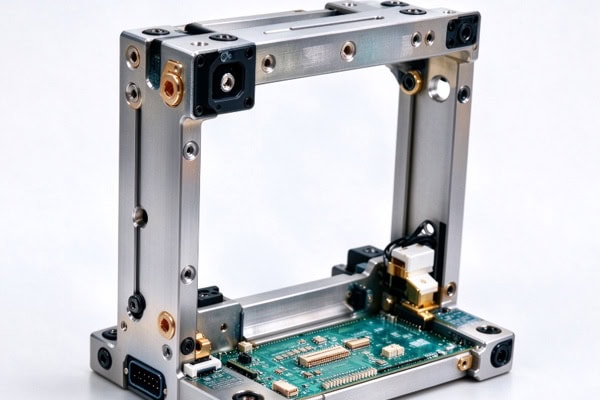

Korpusi un iekšējie atbalsta komponenti
Šīs sastāvdaļas aizsargā iekšējās konstrukcijas, nodrošina uzstādīšanas vietu un nosaka konstrukcijas atsauces.
- Iekārtu korpusi un vāki: kontrolējiet kopējos izmērus, atvēršanas pozīcijas un savienojumu atstarpes, lai novērstu iekšējo komponentu darbības traucējumus.
- Shēmplates stiprinājumi: novietojiet atbalsta konstrukcijas un stiprinājuma punktus atbilstoši shēmas plates caurumu izkārtojumam un pieejamajai vietai.
- Savienojošie kronšteini un montāžas plāksnes: saglabājiet montāžas caurumu un savienojošo virsmu pozicionālās attiecības, lai samazinātu montāžas pielāgojumus.
Iepriekšēja montāžas atsauču definēšana uzlabo konstrukcijas komponentu un citu mezglu saderību.
Precīzs savienojums un funkcionālie komponenti
Dažas sastāvdaļas nodrošina arī pozicionēšanu, drošas saskarnes vai siltuma pārnesi. To apstrādes prasības jānosaka atkarībā no to īpašajām funkcijām.
- Sensoru stiprinājumi: kontrolējiet pozicionēšanas izmērus un stiprinājuma caurumu atrašanās vietas, lai sensori saglabātu paredzētās pozīcijas.
- Savienotāju montāžas komponenti: pārliecinieties, vai saskarnes atveres, stiprinājuma caurumi un apkārtējās konstrukcijas atbilst montāžas prasībām.
- Siltuma izkliedes plāksnes un siltuma izkliedētāji: novietojiet montāžas caurumus un saskares virsmas atbilstoši siltuma avota izkārtojumam, lai atbilstu uzstādīšanas un termiskajām prasībām.
Skaidri definējot katra komponenta funkciju, tiek nodrošināts, ka apstrādes specifikācijas atbilst paredzētajam pielietojumam.
Materiālu izvēle un CNC apstrādes procesi
Materiālu izvēle ietekmē komponentu veiktspēju, savukārt apstrādes procesi ietekmē izmēru precizitāti, virsmas kvalitāti un ražošanas izmaksas. Abi aspekti jāapsver kopā.
Izvēlieties materiālus atbilstoši pielietojuma prasībām
Materiālu izvēlē jāņem vērā komponentu izturība, svars, siltumvadītspēja, darba vide un budžets.
- Alumīnija sakausējumi: Viegli un viegli apstrādājami, padarot tos piemērotus iekārtu korpusiem, montāžas plāksnēm un siltuma izkliedes komponentiem.
- Nerūsējošais tērauds: piemērots detaļām, kurām nepieciešama izturība vai izturība pret koroziju, lai gan jāņem vērā apstrādes grūtības un svars.
- Varš un vara sakausējumi: Var izmantot vadošām detaļām vai konstrukcijām, kurām nepieciešama laba siltumvadītspēja.
- Inženiertehniskās plastmasas: piemērotas izvēlētiem izolācijas balstiem un vieglām konstrukcijām. Izvēloties jāņem vērā temperatūra, slodze un izmēru stabilitāte.
Materiāli jāizvēlas atbilstoši faktiskajām funkcionālajām prasībām, lai kontrolētu ražošanas izmaksas, neapdraudot veiktspēju.
Apstrādes operāciju plānošana, ņemot vērā komponentu ģeometriju
Dažādām ģeometrijām ir nepieciešamas dažādas apstrādes metodes. Procesa plānošanā jāņem vērā instrumentu pieejamība, darbgabalu nostiprināšanas stabilitāte un kritiskie izmēri. Frēzēšana galvenokārt tiek izmantota plakanām virsmām, kabatām, spraugām un sarežģītām kontūrām. Urbšana un vītņošana ļauj izveidot montāžas caurumus un vītņotus savienojumus, savukārt virpošana ir piemērota rotējošām detaļām, piemēram, uzmavām un pozicionēšanas tapām. Plānsienu korpusiem, detaļām ar dziļām kabatām un detaļām, kurām nepieciešama apstrāde no vairākām pusēm, ir nepieciešama atbilstoša darbgabalu nostiprināšanas stratēģija un apstrādes secība, lai samazinātu deformācijas un pārvietošanas kļūdas.
Precīzijas kontrole un kvalitātes pārbaude
Precīzu konstrukcijas komponentu kvalitāte ir atkarīga no kritiskajiem izmēriem, piemērotības attiecībām un virsmas apstākļiem, nevis tikai no izskata.
Definējiet kritiskos izmērus un pārbaudes vienumus
Pārbaudes prioritātēm jāatspoguļo katra komponenta montāžas funkcija, pirms ražošanas nosakot rasēšanas pielaides un pieņemšanas kritērijus.
| Sastāvdaļas tips | Galvenie pārbaudes punkti | Primārais mērķis |
| Aprīkojuma korpusi | Kopējie izmēri, atvēršanas pozīcijas, montāžas caurumi | Nodrošiniet kopējo montāžas piemērotību |
| Shēmplates stiprinājumi | Attālums starp caurumiem, atbalsta augstums, pozicionēšanas attiecības | Nodrošiniet pareizu shēmas plates uzstādīšanu |
| Savienotāju montāžas komponenti | Urbumu pozīcijas, saskarnes izmēri, savienošanas atstarpes | Nodrošiniet pareizu savienotāja izlīdzināšanu |
| Sensoru stiprinājumi | Pozicionēšanas izmēri, montāžas atsauces | Vadības ierīces uzstādīšanas pozīcija |
| Siltuma izkliedes plāksnes | Kontakta virsmas līdzenums, virsmas raupjums, montāžas caurumu pozīcijas | Atbilst kontakta un montāžas prasībām |
Pārbaudes metodēm jāatbilst komponentu ģeometrijai un noteiktajām pielaidēm. Izmēriem, kas ietekmē montāžu, iepriekš jāvienojas par mērīšanas metodēm un pieņemšanas kritērijiem, lai samazinātu strīdus pēc piegādes.
Kontrolēt virsmas apdari un apstrādes deformāciju
Virsmas apstrāde var ietekmēt izskatu, izturību pret koroziju un lokālos izmērus, tāpēc pirms ražošanas jānosaka apdares process un aizsargājamās zonas. Prasības vītņotiem caurumiem, precīzi savienojamām virsmām un elektrisko kontaktu zonām jānosaka atbilstoši to paredzētajām funkcijām. Plānsienu un dziļo kabatu komponentiem jāpievērš uzmanība arī iespīlēšanas spēkam un apstrādes secībai. Pareiza rupjās apstrādes, apdares apstrādes un nepieciešamo pārbaužu procesa laikā koordinācija palīdz ierobežot izmēru izmaiņas un uzlabot konsekvenci.
Kā izvēlēties CNC apstrādes piegādātāju precīzijas komponentiem
Piegādātāju izvēlē jāņem vērā apstrādes iespējamība, kvalitātes pārbaude un piegādes nosacījumi, nevis tikai vienības cena.
Nodrošināt pilnīgu tehnisko dokumentāciju
Pieprasot cenu piedāvājumu, sagatavojiet 2D inženiertehniskos rasējumus, 3D modeļus, materiālu kategorijas, kritiskās pielaides, virsmas apstrādes prasības un pasūtījuma daudzumus. Komponentiem, kas savienojas ar shēmas platēm, savienotājiem vai citām detaļām, norādiet attiecīgos saskarnes izmērus, lai piegādātājs varētu novērtēt iespējamās ražošanas problēmas. Ja produkts vēl ir izstrādes stadijā, iepriekš apspriediet prototipa ražošanu, dizaina labojumus un mazo partiju prasības, lai samazinātu kavēšanos un papildu izmaksas.
Apstipriniet pārbaudes kritērijus un piegādes prasības
Pirms pasūtījuma veikšanas saskaņojiet tehniskās specifikācijas un pieņemšanas nosacījumus, tostarp sekojošo:
- Kritisko izmēru pielaides un pieņemšanas metodes.
- Materiālu kategorijas, virsmas apstrāde un izskata prasības.
- Vai ir nepieciešams pirmreizējais apstiprinājums vai izmēru pārbaudes ziņojumi.
- Iepakošanas metodes, piegādes grafiki un atkārtotu pasūtījumu veikšanas kārtība.
Skaidri definētas tehniskās un piegādes atbildības palīdz samazināt iepirkumu riskus un nodrošināt, ka komponenti atbilst saskaņotajām prasībām.
Elektronisko ierīču precīzu konstrukcijas komponentu ražošanai ir nepieciešama koordinēta materiālu izvēle, apstrādes procesi un kvalitātes pārbaude, pamatojoties uz faktiskajiem montāžas un ekspluatācijas apstākļiem. Šī pieeja palīdz novērst problēmu atsevišķos ražošanas posmos ietekmi uz galīgo montāžu. TiRapid nodrošina pielāgotus CNC precīzās apstrādes pakalpojumus, pamatojoties uz klientu rasējumiem, materiālu specifikācijām un pasūtījumu daudzumiem, atbalstot elektronisko ierīču ražotājus prototipu izstrādē un komponentu ražošanā.
