3 vs 5 axis CNC machining is a common comparison in precision manufacturing because both methods are used to produce accurate custom parts, but they are designed for different levels of part complexity. 3-axis CNC machining is suitable for simpler parts with flat surfaces, holes, pockets, and basic contours, while 5-axis CNC machining is better for complex geometries, angled features, deep cavities, and multi-surface machining.
В этом руководстве мы сравниваем 3-осевую и 5-осевую обработку на станках с ЧПУ по таким параметрам, как перемещение, сложность детали, время настройки, точность, качество поверхности, стоимость и области применения, чтобы помочь вам выбрать подходящий процесс для вашего проекта.
Что такое 3-осевая обработка с ЧПУ?
Трехосевая обработка на станках с ЧПУ — это процесс обработки, при котором режущий инструмент перемещается вдоль трех линейных осей: X, Y и Z. Она широко используется для деталей, которые можно обрабатывать преимущественно в одном направлении или с помощью нескольких простых настроек. Этот процесс практичен, экономичен и подходит для многих распространенных деталей, обрабатываемых на станках с ЧПУ.
Как работает 3-осевая обработка на станке с ЧПУ
3-axis CNC machining works by moving the cutting tool left and right, forward and backward, and up and down. These three directions allow the tool to remove material from the workpiece and create flat surfaces, holes, slots, pockets, and basic contours.
Заготовка обычно закреплена на столе станка. Если требуется обработка другой стороны, оператору может потребоваться остановить процесс, снять зажим с детали, повернуть ее и установить заново. Именно поэтому 3-осевая обработка проста и стабильна, но менее гибка для деталей сложной формы.
Общие характеристики 3-осевой обработки на станках с ЧПУ
Трехосевая обработка на станках с ЧПУ известна своей простой конструкцией, более легким программированием и более низкой себестоимостью производства. Это один из наиболее распространенных процессов обработки на станках с ЧПУ для изготовления прототипов, оснастки, пластин, кронштейнов и деталей общего назначения.
Общие особенности включают в себя:
- Перемещение вдоль осей X, Y и Z
- Подходит для плоских и простых 3D-поверхностей.
- Более низкая сложность программирования
- Easier machine setup
- Снижение стоимости обработки
- Подходит для прототипов и мелкосерийного производства.
- Often requires multiple setups for multi-side parts
Что такое 5-осевая обработка с ЧПУ?
5-axis CNC machining is a process where the cutting tool or workpiece can move along three linear axes and two additional rotary axes. This allows the tool to approach the part from many angles, making it suitable for complex, high-precision, and multi-surface components.
Как работает 5-осевая обработка на станке с ЧПУ
Пятиосевая обработка на станках с ЧПУ использует линейное перемещение по осям X, Y и Z, а также два вращательных движения. Эти вращательные оси позволяют инструменту или детали наклоняться и вращаться во время обработки. В результате режущий инструмент может достигать труднодоступных поверхностей без необходимости многократного снятия и повторного зажима детали.
This is especially useful for curved surfaces, angled holes, deep cavities, complex contours, and parts that require machining from multiple directions. With 5-axis machining, more features can often be completed in one setup.
Общие характеристики 5-осевой обработки на станках с ЧПУ
5-axis CNC machining is known for strong tool access, fewer setups, better surface finish, and higher flexibility for complex geometries. It can reduce accumulated positioning errors because the part does not need to be repositioned as often.
Общие особенности включают в себя:
- Движение вдоль пяти осей
- Улучшенный доступ к сложным поверхностям
- Меньше этапов настройки и зажима.
- Подходит для угловых и изогнутых элементов.
- Улучшенное качество обработки поверхности сложных деталей.
- Более высокие требования к программированию и оборудованию.
- Более высокая стоимость обработки по сравнению со стандартной 3-осевой обработкой.
What Is the Difference Between 3-Axis and 5-Axis CNC?
The main difference between 3-axis and 5-axis CNC machining is tool movement and access. 3-axis CNC moves in three straight directions, while 5-axis CNC adds two rotary axes, allowing the tool to cut from more angles. This affects part complexity, setup time, accuracy, surface finish, cost, and production efficiency.
Перемещение оси и направление резания
В 3-осевой обработке на станках с ЧПУ перемещение инструмента происходит вдоль осей X, Y и Z. Этого достаточно для многих простых деталей, но инструмент в основном приближается к заготовке с одной стороны за раз.
Пятиосевая обработка на станках с ЧПУ добавляет две вращательные оси. Это позволяет инструменту наклоняться, вращаться и подходить к заготовке под разными углами. Такой способ обработки значительно повышает гибкость при работе с наклонными поверхностями, криволинейными поверхностями и труднодоступными элементами.
| Товар | 3-Axis CNC | 5-Axis CNC |
| Базовое движение | Х, У, Я | X, Y, Z + two rotary axes |
| Доступ к инструментам | Ограниченный | Гораздо сильнее |
| Направление резания | В основном вертикальные или простые направления | Несколько углов |
| Лучше всего | Простая геометрия | Сложная геометрия |
Part Complexity and Tool Access
3-axis CNC machining is better for simple and moderately complex parts. It can make pockets, holes, flat surfaces, steps, and basic 3D shapes, but it may struggle with undercuts, deep angled features, and multi-surface parts.
Пятиосевая обработка на станках с ЧПУ лучше подходит для сложных геометрических форм. Она позволяет обрабатывать поверхности, которые трудно или невозможно обработать на трехосевом станке без нескольких переналадок. Это делает ее полезной для деталей в аэрокосмической, медицинской, литейной и робототехнической отраслях.
Время на подготовку и требования к оборудованию
3-axis CNC machining often requires multiple setups when several sides of a part need machining. Every time the part is repositioned, there is a risk of small alignment errors.
Пятиосевая обработка на станках с ЧПУ позволяет сократить время наладки, поскольку за один цикл зажима можно обработать больше поверхностей. Это помогает повысить точность и сократить время производства сложных деталей.
Для простых деталей 3-осевая настройка может быть быстрее и дешевле. Для сложных деталей 5-осевая обработка может сэкономить время за счет сокращения количества повторных зажимов.
Точность и чистота поверхности
3-axis CNC machining can achieve high accuracy for many standard parts, especially when features are accessible from a simple direction. However, if the part requires multiple setups, each setup may add positioning error.
Пятиосевая обработка на станках с ЧПУ позволяет повысить точность обработки сложных деталей, поскольку сокращает количество переналадок. Кроме того, она позволяет использовать более короткие инструменты и лучшие углы наклона, что способствует снижению вибрации и улучшению качества поверхности.
Эффективность затрат и производства
3-axis CNC machining is usually more cost-effective for simple parts because machine rates, programming time, and setup requirements are lower.
5-axis CNC machining is more expensive, but it may be more efficient for complex parts. If a part needs many setups on a 3-axis machine, 5-axis machining may reduce total production time and improve final quality.
Практическое правило простое: для простых и экономичных деталей выбирайте 3-осевые станки с ЧПУ; для сложных, высокоточных и многоповерхностных деталей — 5-осевые станки с ЧПУ.
Сравнительная таблица 3-осевой и 5-осевой обработки на станках с ЧПУ
3-axis and 5-axis CNC machining differ in machine movement, suitable geometry, accuracy, surface quality, setup complexity, cost, and applications. The table below gives a quick comparison for engineering and purchasing decisions.
| Точка сравнения | 3-осевая обработка с ЧПУ | 5-осевая обработка с ЧПУ |
| Движение машины | Линейное перемещение по осям X, Y, Z | X, Y, Z плюс две оси вращения |
| Подходящая геометрия детали | Простая или средняя сложность | Сложные и многоугольные детали |
| Точность обработки | Высокий уровень доступности функций. | Более высокое значение для сложных многосторонних деталей. |
| Качество поверхности | Подходит для простых поверхностей | Лучше подходит для изогнутых и угловых поверхностей. |
| Сложность настройки | More setups for multi-side parts | Меньше настроек для сложных деталей |
| Диапазон цен | Низкая | Высокая |
| Лучшие приложения | Пластины, кронштейны, простые корпуса | Aerospace, medical, molds, impellers |
Движение машины
Главное отличие заключается в перемещении станка. 3-осевые станки режут в основных направлениях, тогда как 5-осевые станки могут наклонять и вращать угол резки. Это обеспечивает 5-осевым станкам с ЧПУ большую гибкость при обработке сложных поверхностей.
Подходящая геометрия детали
3-осевые станки с ЧПУ подходят для обработки деталей с плоскими поверхностями, простыми углублениями, отверстиями и основными контурами. 5-осевые станки с ЧПУ подходят для обработки деталей сложной геометрии, криволинейных поверхностей, угловых отверстий и многосторонней обработки.
Точность обработки
Оба процесса могут быть точными, но 5-осевой станок с ЧПУ имеет преимущество, когда деталь требует обработки нескольких поверхностей относительно друг друга. Меньшее количество переналадок обычно означает меньшее количество ошибок выравнивания.
Качество поверхности
Трехосевые станки с ЧПУ позволяют получать качественные поверхности на простых деталях. Пятиосевые станки с ЧПУ часто обеспечивают лучшее качество поверхностей на сложных деталях, поскольку угол наклона инструмента можно оптимизировать в процессе обработки.
Сложность настройки
Для обработки деталей с несколькими сторонами на 3-осевом станке с ЧПУ может потребоваться несколько настроек. 5-осевой станок с ЧПУ позволяет сократить количество этапов зажима, что повышает стабильность и экономит время при обработке сложных компонентов.
Диапазон цен
Трехосевые станки с ЧПУ обычно обходятся дешевле при изготовлении простых деталей. Пятиосевые станки с ЧПУ имеют более высокую стоимость оборудования и программирования, но могут снизить общую стоимость при изготовлении очень сложных деталей.
Лучшие приложения
3-axis CNC is best for simple mechanical parts, plates, brackets, and fixtures. 5-axis CNC is best for aerospace parts, medical devices, complex molds, impellers, and high-value custom components.
Преимущества и ограничения 3-осевой обработки на станках с ЧПУ.
3-axis CNC machining is a practical choice when the part design is relatively simple, the budget is controlled, and the features are accessible from basic cutting directions. Its main advantage is cost efficiency, but its limitation is reduced flexibility for complex geometry.
Преимущества 3-осевой обработки с ЧПУ
3-axis CNC machining is widely used because it is stable, affordable, and easier to program. It is suitable for many custom parts and production jobs.
Основные преимущества включают в себя:
- Снижение стоимости обработки
- Более простое программирование
- Более быстрая настройка для простых деталей.
- Подходит для многих материалов
- Good accuracy for standard geometry
- Strong availability across machine shops
- Practical for prototypes and small batches
Ограничения 3-осевой обработки с ЧПУ
The main limitation of 3-axis CNC machining is tool access. If the part has angled surfaces, deep cavities, undercuts, or many sides to machine, 3-axis CNC may require multiple setups or special fixtures.
К распространенным ограничениям относятся:
- Ограниченные углы резания
- Дополнительные настройки для сложных деталей
- Higher risk of accumulated setup error
- Longer production time for multi-side parts
- Менее подходит для сложных изогнутых поверхностей.
- Для работы с глубокими структурами могут потребоваться более длинные инструменты.
Наилучшие варианты применения 3-осевых станков с ЧПУ
3-осевая обработка с ЧПУ Это лучший выбор, когда деталь простая, геометрия доступна, а контроль затрат имеет важное значение.
Выберите 3-осевой станок с ЧПУ для:
- Плоские пластины
- Простые скобки
- Basic housings
- Приспособления и кондукторы
- Крышки и панели
- Части прототипа
- Недорогие компоненты, изготовленные на заказ.
For many standard industrial parts, 3-axis CNC offers the best balance between cost, accuracy, and lead time.
Преимущества и ограничения 5-осевой обработки на станках с ЧПУ.
5-axis CNC machining is the better choice when the part has complex geometry, tight tolerance relationships, angled features, or high surface finish requirements. Its main advantage is machining flexibility, but it requires higher machine capability, programming skill, and cost.
Преимущества 5-осевой обработки с ЧПУ
Пятиосевая обработка на станках с ЧПУ обеспечивает лучший доступ к сложным элементам и позволяет выполнять больше операций обработки за одну установку. Это повышает стабильность и сокращает необходимость ручной перенастройки.
Основные преимущества включают в себя:
- Strong tool access
- Меньше настроек
- Повышенная точность при изготовлении сложных деталей.
- Улучшенная обработка поверхности
- Shorter tools can be used
- Снижение вибрации при сложных видах резки.
- Suitable for complex 3D surfaces
- Лучше подходит для высокоточных деталей высокой стоимости.
Ограничения 5-осевой обработки с ЧПУ
5-axis CNC machining is powerful, but it is not always necessary. For simple parts, it may increase cost without adding real value.
К распространенным ограничениям относятся:
- Более высокая стоимость машины
- Более высокая почасовая ставка
- Более сложное программирование
- Higher operator skill requirement
- Longer preparation time for some jobs
- Не всегда экономически выгодно для простых деталей.
Наилучшие варианты применения 5-осевых станков с ЧПУ
Пятиосевая обработка на станках с ЧПУ лучше всего подходит для деталей, которые невозможно эффективно изготовить с помощью трехосевой обработки на станках с ЧПУ или которые потребуют слишком большого количества переналадок.
Выберите 5-осевой станок с ЧПУ для:
- Сложные аэрокосмические детали
- Медицинские имплантаты
- Impellers and turbine parts
- Глубокополостные формы
- Многоугольные корпуса
- Робототехнические компоненты
- Прецизионные детали со сложной поверхностью
- Parts requiring fewer setups and better consistency
Для сложных деталей 5-осевая обработка на станках с ЧПУ может стоить дороже в час, но снижает общий риск проекта.
3+2-осевая обработка на станках с ЧПУ против одновременной 5-осевой обработки
3+2 axis and simultaneous 5-axis CNC machining are both related to 5-axis machining, but they are not the same. 3+2 axis CNC positions the part at an angle and then machines with three axes, while simultaneous 5-axis CNC moves all five axes at the same time during cutting.
What 3+2 Axis CNC Means
3+2-осевой станок с ЧПУ означает, что станок использует вращательные оси для позиционирования заготовки или инструмента под фиксированным углом. После позиционирования резка осуществляется в основном с помощью трех линейных осей.
This method is useful for machining angled features, multiple sides, and difficult-to-reach areas without continuous five-axis movement. It is often simpler to program than full simultaneous Обработка по оси 5.
Что означает одновременная 5-осевая обработка на станках с ЧПУ?
Simultaneous 5-axis CNC means all five axes can move at the same time during cutting. This allows the tool to follow complex surfaces and maintain an optimized cutting angle throughout the process.
It is used for advanced parts such as impellers, turbine blades, medical implants, and complex aerospace components. It offers the highest flexibility but also requires more advanced programming and machine control.
Основные различия между 3+2-осевой и одновременной 5-осевой обработкой
| Товар | 3+2 Axis CNC | Одновременная 5-осевая обработка на станках с ЧПУ |
| Вращательное движение по оси | Исправлено во время резки | Движения во время резки |
| Сложность программирования | Низкая | Высокая |
| Лучше всего | Angled features and multi-side parts | Сложные непрерывные поверхности |
| Поверхностный контроль | Хорошо | Лучшая |
| Стоимость | Lower than full 5-axis | Высокая |
| Типичное использование | Крепежные элементы, корпуса, отверстия под углом | Рабочие колеса, лопатки, медицинские детали |
Когда использовать каждый метод
Use 3+2 axis CNC when the part needs angled access but does not require continuous tool movement across complex surfaces. It is a practical choice for many housings, brackets, molds, and fixture components.
При обработке деталей со сложными криволинейными поверхностями, изменяющимися углами инструмента или высокими требованиями к качеству поверхности, рекомендуется использовать 5-осевую ЧПУ-обработку. Она лучше подходит для сложных компонентов аэрокосмической, медицинской и гидродинамической отраслей.
How to Choose Between 3-Axis and 5-Axis CNC?
Выбор между 3-осевой и 5-осевой обработкой на станках с ЧПУ зависит от геометрии детали, допуска, качества поверхности, времени настройки, бюджета, сроков выполнения и конечного применения. 3-осевая обработка на станках с ЧПУ больше подходит для простых и экономичных деталей, в то время как 5-осевая обработка на станках с ЧПУ лучше подходит для сложных и высокоточных компонентов.
Рассмотрите геометрию детали
Первым фактором, который необходимо оценить, является геометрия детали. Если деталь имеет плоские поверхности, простые отверстия и базовые пазы, обычно достаточно 3-осевого станка с ЧПУ.
Если деталь имеет изогнутые поверхности, угловые элементы, глубокие полости, подрезы или несколько сторон, которые необходимо точно обработать, то 5-осевой станок с ЧПУ может быть лучшим выбором.
Check Tolerance and Surface Finish Requirements
Как 3-осевые, так и 5-осевые станки с ЧПУ позволяют достичь хороших допусков, но стратегия настройки имеет значение. Если деталь требует точных взаимосвязей между несколькими угловыми или многосторонними элементами, 5-осевые станки с ЧПУ могут уменьшить погрешность настройки.
Для улучшения качества обработки поверхности 5-осевые станки с ЧПУ позволяют поддерживать более точные углы наклона инструмента на криволинейных поверхностях. Это может уменьшить следы от инструмента и повысить конечное качество.
Сравните время настройки и объем производства.
For simple parts, 3-axis CNC usually has shorter preparation time and lower cost. For complex parts, 5-axis CNC may reduce total setup time because fewer repositioning steps are needed.
Production volume also matters. If many identical complex parts are required, 5-axis CNC may improve repeatability and reduce manual setup variation.
Оцените бюджет и сроки выполнения.
Budget is important, but the cheapest hourly rate is not always the cheapest total solution. A 3-axis machine may have a lower hourly cost, but if the part needs many setups, special fixtures, and extra inspection, the total cost may increase.
Пятиосевые станки с ЧПУ могут иметь более высокую почасовую ставку, но они позволяют сократить время настройки, повысить точность и снизить риски при работе со сложными компонентами.
Сопоставьте процесс с конечным результатом применения.
Метод обработки должен соответствовать конечному назначению детали. Простая крепежная пластина не требует 5-осевой обработки. Сложный аэрокосмический кронштейн или медицинский имплантат могут не подходить для 3-осевой обработки.
Используйте это руководство:
| Требования к проекту | Рекомендуемый процесс |
| Простая плоская часть | 3-осевой ЧПУ |
| Low-cost prototype | 3-осевой ЧПУ |
| Сложная криволинейная поверхность | 5-осевой ЧПУ |
| Многосторонняя прецизионная деталь | 5-осевой ЧПУ |
| Angled holes or features | 3+2-осевой или 5-осевой станок с ЧПУ |
| аэрокосмический или медицинский комплекс | 5-осевой ЧПУ |
| Простое крепление или кронштейн | 3-осевой ЧПУ |
Применение 3-осевой и 5-осевой обработки с ЧПУ
Трехосевая и пятиосевая обработка на станках с ЧПУ используется во многих отраслях промышленности, но обычно выбор метода зависит от требований к деталям. Трехосевая обработка на станках с ЧПУ чаще всего применяется для простых прецизионных деталей, в то время как пятиосевая обработка на станках с ЧПУ предпочтительна для сложных, дорогостоящих и многоповерхностных компонентов.
Компоненты для авиакосмической промышленности
Для компонентов аэрокосмической отрасли часто требуются легкие конструкции, сложные формы, жесткие допуски и превосходное качество поверхности. 5-осевые станки с ЧПУ широко используются для изготовления кронштейнов, конструкционных деталей, компонентов турбин и сложных деталей из алюминия или титана.
Трехосевые станки с ЧПУ все еще могут использоваться для изготовления более простых пластин, крышек и компонентов крепежных элементов в аэрокосмических проектах.
Детали медицинского оборудования
Детали медицинских изделий часто требуют точной геометрии, гладких поверхностей и надежного контроля размеров. 5-осевые станки с ЧПУ полезны для изготовления имплантатов, хирургических инструментов, ортопедических компонентов и сложных медицинских корпусов.
Трехосевые станки с ЧПУ могут использоваться для изготовления простых медицинских приспособлений, пластин, деталей инструментов и прототипов компонентов.
Автомобильные запчасти
Для изготовления автомобильных деталей можно использовать как 3-осевую, так и 5-осевую обработку на станках с ЧПУ. 3-осевая обработка на станках с ЧПУ подходит для кронштейнов, пластин, корпусов и испытательных приспособлений. 5-осевая обработка на станках с ЧПУ лучше подходит для сложных деталей двигателей, высокопроизводительных компонентов, пресс-форм и легких конструкционных деталей.
Компоненты пресс-форм и оснастки
Для изготовления пресс-форм и оснастки часто требуются точные полости, гладкие поверхности и сложные контуры. 5-осевые станки с ЧПУ особенно полезны для обработки глубоких полостей, изогнутых поверхностей и сложных вставок в пресс-формы.
Трехосевые станки с ЧПУ по-прежнему полезны для изготовления простых оснований пресс-форм, оснастки и стандартных компонентов оснастки.
Детали робототехники и автоматизации
Для робототехники и автоматизации часто требуются легкие конструкции, высокоточные элементы сборки и компактная геометрия. 5-осевые станки с ЧПУ подходят для изготовления сложных манипуляторов, шарниров, корпусов и нестандартных концевых захватов.
3-axis CNC is suitable for simple mounting plates, brackets, spacers, and fixture blocks.
Custom Prototype and Low-Volume Parts
Both 3-axis and 5-axis CNC machining are suitable for prototypes and low-volume production. The right choice depends on geometry and tolerance.
Для простых прототипов 3-осевые станки с ЧПУ помогают контролировать затраты и сроки выполнения. Для сложных прототипов 5-осевые станки с ЧПУ позволяют изготавливать реалистичные функциональные детали, не слишком упрощая конструкцию.
Часто задаваемые вопросы (FAQ)
В чём основное различие между 3-осевыми и 5-осевыми станками с ЧПУ?
Основное различие заключается в количестве направлений движения. При 3-осевой обработке на станках с ЧПУ перемещение происходит вдоль осей X, Y и Z, тогда как при 5-осевой обработке на станках с ЧПУ добавляются две вращательные оси. Это позволяет 5-осевым станкам с ЧПУ обрабатывать сложные поверхности, угловые элементы и несколько сторон с меньшим количеством переналадок.
Is 5-Axis CNC More Accurate Than 3-Axis CNC?
Пятиосевая ЧПУ-обработка не гарантирует автоматическую более высокую точность для каждой детали, но она может быть более точной для сложных многосторонних деталей, поскольку сокращает количество повторных настроек. Меньшее количество настроек может уменьшить ошибки позиционирования и повысить согласованность между различными обрабатываемыми элементами.
Стоит ли переплачивать за 5-осевой станок с ЧПУ?
Более высокая стоимость 5-осевого станка с ЧПУ оправдана, если деталь имеет сложную геометрию, жесткие допуски, угловые элементы или высокие требования к качеству поверхности. Для простых деталей 3-осевой станок с ЧПУ обычно более экономически выгоден. Оптимальный выбор зависит от общего времени обработки, требований к настройке, риска контроля качества и стоимости детали.
Может ли 3-осевой станок с ЧПУ изготавливать сложные детали?
Трехосевые станки с ЧПУ позволяют изготавливать сложные детали, но для этого может потребоваться несколько переналадок, специальные приспособления, более длинные инструменты или компромиссы в конструкции. Если деталь имеет глубокие полости, угловые элементы, подрезы или сложные криволинейные поверхности, то пятиосевые станки с ЧПУ обычно более эффективны и надежны.
Какой метод обработки на станках с ЧПУ лучше подходит для изготовления деталей по индивидуальному заказу?
The better method depends on the custom part design. 3-axis CNC is better for simple custom parts, prototypes, brackets, plates, and cost-sensitive projects. 5-axis CNC is better for complex custom parts, multi-surface components, aerospace parts, medical parts, and designs that need fewer setups and higher machining flexibility.
Заключение
Трехосевая и пятиосевая обработка на станках с ЧПУ — оба важных метода производства, но они используются для решения различных задач. Трехосевая обработка на станках с ЧПУ лучше всего подходит для простых деталей, плоских поверхностей, базовых отверстий, пазов и экономичной обработки. Пятиосевая обработка на станках с ЧПУ лучше всего подходит для сложной геометрии, угловых элементов, обработки нескольких поверхностей, обеспечения лучшего доступа к инструменту и высокоточных компонентов, изготовленных по индивидуальному заказу.

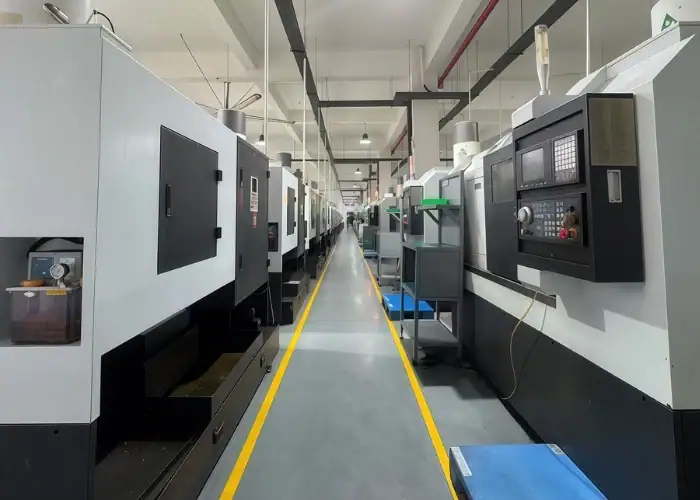

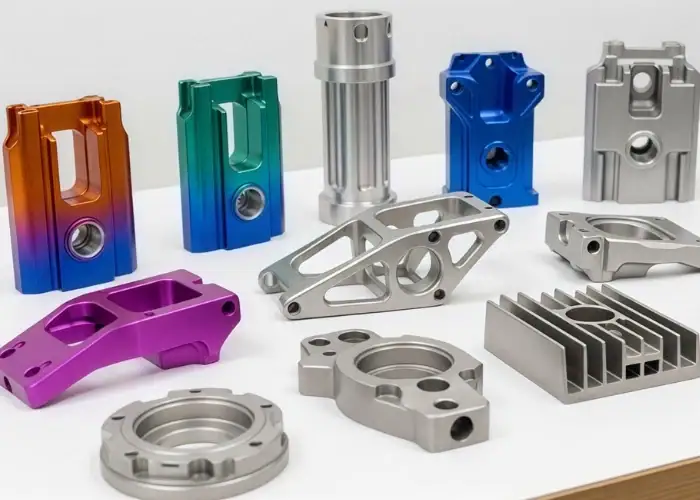

At ТиРапидМы предоставляем услуги высокоточной обработки на станках с ЧПУ и изготовления деталей на заказ для различных отраслей промышленности. Загрузите свой проект, чтобы получить индивидуальное решение для вашего проекта по обработке на 3- или 5-осевом станке с ЧПУ.
