Naarmate moderne CNC-bewerkingssystemen zich continu ontwikkelen richting hogere precisie en efficiëntie, neemt het belang van de kerncomponenten van de machine voortdurend toe. Het spindelsysteem, als sleutelonderdeel van CNC-freesmachines, heeft een directe invloed op de bewerkingsnauwkeurigheid, de snijstabiliteit en de algehele productie-efficiëntie. Zoals blijkt uit de CNC-bewerkingsdiensten van TiRapid, zijn hoogwaardige spindelsystemen een cruciale basis geworden voor het verbeteren van de bewerkingsmogelijkheden van complexe onderdelen. Of het nu gaat om hogesnelheidsfrezen of uiterst nauwkeurige oppervlaktebewerking, het spindelsysteem vervult de essentiële taak om de gereedschapsrotatie aan te drijven en de snede te stabiliseren; de prestaties ervan bepalen direct de kwaliteit van het eindproduct.
Wat is een spindelsysteem?
Het spindelsysteem is de kerncomponent van CNC-freesmachines en verantwoordelijk voor de aandrijving van de gereedschapsrotatie. De belangrijkste functie ervan is het leveren van een stabiele kracht voor het snijden, terwijl tegelijkertijd de nauwkeurigheid en stabiliteit van het gereedschap tijdens hoge snelheden worden gewaarborgd. In de praktijk moet het spindelsysteem bestand zijn tegen hoge rotatiesnelheden, snijdruk en langdurig continu gebruik; daarom heeft de prestatie ervan een directe invloed op de algehele bewerkingskwaliteit en de stabiliteit van de apparatuur.
Wat is een spindelsysteem?
Het spindelsysteem is de kerncomponent van CNC-freesmachines en verantwoordelijk voor de aandrijving van de gereedschapsrotatie. De belangrijkste functie ervan is het leveren van een stabiele kracht voor het snijden, terwijl tegelijkertijd de nauwkeurigheid en stabiliteit van het gereedschap tijdens hoge snelheden worden gewaarborgd. In de praktijk moet het spindelsysteem bestand zijn tegen hoge rotatiesnelheden, snijdruk en langdurig continu gebruik; daarom heeft de prestatie ervan een directe invloed op de algehele bewerkingskwaliteit en de stabiliteit van de apparatuur.

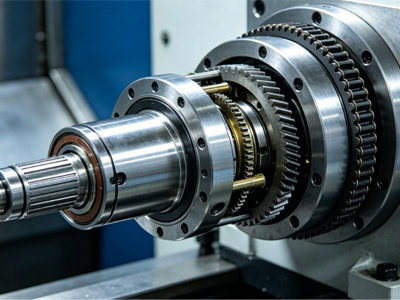

Werkingsprincipe van spindelsystemen
Een spindelsysteem bestaat doorgaans uit een spindel, motor, lagers en een koelsysteem. De motor drijft de spindel aan, die op zijn beurt het snijgereedschap aandrijft om de bewerking uit te voeren. De stabiliteit van de krachtoverbrenging en de precisie van de snelheidsregeling zijn essentieel voor de gehele werking. Door de spindelsnelheid en het koppel nauwkeurig te regelen, kan de bewerkingstoestand worden aangepast aan verschillende materialen en bewerkingsmethoden, wat zorgt voor een soepeler en efficiënter bewerkingsproces.
Veelvoorkomende spindeltypen
Voor verschillende bewerkingsbehoeften zijn verschillende soorten spindelsystemen geschikt.
Bij CNC-frezen worden onder andere riemaangedreven spindels, direct aangedreven spindels en elektrische spindels veel gebruikt.
- Spindels met riemaandrijving hebben een eenvoudige structuur en zijn geschikt voor conventionele bewerkingen;
- Spindels met directe aandrijving bieden een hogere stabiliteit en verminderen energieverlies;
- Elektrische spindels hebben een hogere integratiegraad en zijn geschikt voor snelle, uiterst nauwkeurige bewerkingsprocessen.
Dankzij de diverse spindelconstructies kan CNC-apparatuur zich aanpassen aan verschillende productieomgevingen.
Hogesnelheidsspindels en hogekoppelspindels hebben verschillende toepassingen.
- Hogesnelheidsspindels worden doorgaans gebruikt voor het bewerken van aluminiumlegeringen en precisieonderdelen, en kenmerken zich door een hoge snelheid en een goede oppervlakteafwerking.
- Spindels met een hoog koppel zijn beter geschikt voor stalen onderdelen en zware bewerkingen, omdat ze krachtigere snijprestaties leveren.
- De prestatiekarakteristieken van verschillende spindels bepalen hun specifieke toepassingsgebied in de industriële productie.

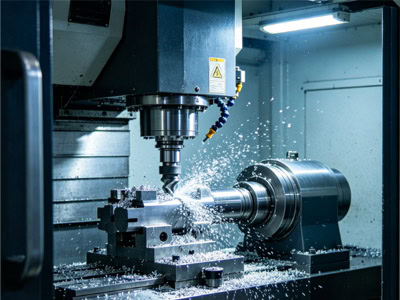

De rol van het spindelsysteem bij CNC-frezen
(1) Het spindelsysteem heeft een directe invloed op de bewerkingsnauwkeurigheid en de oppervlaktekwaliteit.
Tijdens het bewerken bepaalt de operationele stabiliteit van de spindel of de gereedschapsrotatie soepel verloopt. Trillingen of schommelingen van de spindel kunnen gemakkelijk leiden tot grotere maatafwijkingen en een hogere oppervlakteruwheid. Hoogwaardige spindels kunnen deze problemen effectief verminderen en zo de kwaliteit van de bewerking verbeteren.
Een stabiele werking van de spindel is een belangrijke basis voor uiterst nauwkeurige bewerkingen.
(2) Het spindelsysteem bepaalt de bewerkingsefficiëntie en het snijvermogen.
Het toerental en het koppel van de spindel hebben een directe invloed op de snijsnelheid en de materiaalafvoerefficiëntie. Spindels met een hoog toerental kunnen de bewerkingssnelheid verhogen, terwijl spindels met een hoog koppel de mogelijkheden voor het bewerken van zware materialen verbeteren, waardoor de machine zich kan aanpassen aan de verschillende behoeften op het gebied van materiaalbewerking.
Door de spindelprestaties correct te configureren, kan de algehele productie-efficiëntie aanzienlijk worden verbeterd.
(3) Het spindelsysteem beïnvloedt de levensduur van het gereedschap en de stabiliteit van de apparatuur.
Als de spindel instabiel werkt, kan dit gemakkelijk leiden tot ongelijkmatige belasting van het gereedschap, waardoor de slijtage ervan toeneemt. Een stabiel spindelsysteem kan trillingen en thermische vervorming verminderen, de levensduur van het gereedschap verlengen en het risico op defecten aan de apparatuur verkleinen.
Een hoogwaardig spindelsysteem kan bedrijven helpen de onderhoudskosten op lange termijn te verlagen.
Voordelen en beperkingen van spindelsystemen
Voordelen:
Hoogwaardige spindelsystemen bieden aanzienlijke voordelen in de moderne productie.
- Dankzij hoge snelheid, grote stabiliteit en nauwkeurige besturing kunnen moderne spindelsystemen voldoen aan de eisen van complexe onderdelen en zeer nauwkeurige bewerkingen, terwijl ze tegelijkertijd de bewerkingsefficiëntie en het automatiseringsniveau verbeteren.
Deze voordelen maken het spindelsysteem tot een belangrijk onderdeel van hoogwaardige CNC-apparatuur.
Beperkingen:
Spindelsystemen hebben ook bepaalde beperkingen in hun toepassing.
- Hoogwaardige spindels zijn duurder en stellen hogere eisen aan koeling en onderhoud. Bovendien kan langdurig gebruik op hoge snelheid gemakkelijk leiden tot warmteontwikkeling en slijtage, waardoor regelmatig onderhoud en nauwkeurige kalibratie noodzakelijk zijn.
Goed onderhoud en beheer zijn belangrijke voorwaarden voor een stabiele werking van de spindel op de lange termijn.
Conclusie
Als de kernstructuur van CNC-freesmachines heeft het spindelsysteem een directe invloed op de bewerkingsnauwkeurigheid, de snij-efficiëntie en de stabiliteit van de apparatuur. Van vermogensafgifte en snelheidsregeling tot trillingsbeheersing en thermische stabiliteit speelt het spindelsysteem een cruciale rol in het gehele bewerkingsproces. Met de steeds toenemende eisen van de moderne maakindustrie voor zeer nauwkeurige bewerkingen van complexe structuren, blijft het belang van hoogwaardige spindels groeien. Of het nu gaat om de bewerking van onderdelen voor de lucht- en ruimtevaart of de productie van precisievormen, een stabiel en betrouwbaar spindelsysteem is een essentiële basis voor het waarborgen van de bewerkingskwaliteit.
