TPE素材とは

ガイド
著者ティラピッド
2025/07/03

日々の仕事の中で、TPE（熱可塑性エラストマー）は最も頻繁に触れる素材の一つです。ゴムのように柔らかく、プラスチックのように加工できるため、自動車、医療、電子機器、日用品など、幅広い分野で使用されています。この記事では、TPEの定義、種類、メリットとデメリット、加工方法、応用分野、安全性、そして適切なTPE素材の選び方について、基礎から丁寧に解説します。

この試験は ITPE

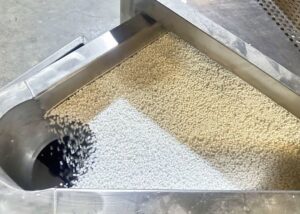

TPE（熱可塑性エラストマー）は、ゴムのような弾力性と塑性加工性を併せ持つポリマー材料です。室温ではゴムのような柔らかさと弾力性を示し、一定の温度（通常170℃～230℃）に加熱すると溶融流動するため、射出成形、押出成形、ブロー成形など様々な成形方法に適しており、冷却すると元の形状に戻ります。

以上 20% オフ

初めてのご注文

カスタムの金属部品やプラスチック部品が必要ですか?

当学校区の E不可欠な P原則 Of TPE

TPEの基本構造は、「ハードセグメント」と「ソフトセグメント」からなる共重合体系です。ハードセグメント（ポリスチレン、ポリエステル、ポリアミドなど）は高温での熱可塑性を付与し、溶融加工を可能にします。一方、ソフトセグメント（ポリブタジエン、ポリエーテル、ポリエステルなど）は、材料にゴムのような弾力性と柔軟性を与えます。この「物理的架橋」ミクロ構造により、TPEは従来の化学加硫に頼ることなく、優れた弾性回復性を実現します。

私の工場を例に挙げましょう。ヨーロッパのお客様向けにベビー用歯固め製品をカスタマイズした際、SEBS（スチレン-エチレン-ブチレン-スチレン共重合体）基材を使用しました。材質硬度はショアA硬度60に設定し、安定した弾力性と温かみのある感触を実現しました。玩具安全基準EN71およびフタル酸エステルフリー指令REACHの試験にも合格しています。完成品の引張強度（7MPa以上）と圧縮回復率（85%以上）は、お客様から高い評価をいただきました。

比較 Wi番目 Tラディショナル Rうるさい And Plastic

TPEは従来の材料と比較して、構造原理と適用効率において大きな優位性を持っています。従来のゴムは化学架橋によって永久的なネットワーク構造を形成しており、長時間の高温加硫プロセスを必要とします。成形サイクルは通常5～10分で、完成品はリサイクルできません。プラスチックは成形が速いものの、弾力性に欠け、硬度範囲がショアD60以上に集中しているため、フレキシブルコンタクト製品の使用要件を満たすことができません。TPEはこの限界を打ち破ることに成功しました。0A60Dの硬度範囲を調整できるだけでなく、リサイクル・再利用も可能です。スクラップは粉砕して加工システムに再投入できるため、材料の無駄を削減できます。

かつて3C社のお客様向けに携帯電話用保護ケースを製造した際、ゴムコーティングの外層に滑り止めと耐衝撃機能を兼ね備えたTPE-S素材を採用しました。この素材の圧縮変形率は10℃においてわずか50%ですが、従来のPVCでは同条件下で25%を超えます。これは、TPEが弾性変形を維持しながら、長期使用後の構造疲労を効果的に抑制できることを示しています。加工柔軟性と性能のこのバランスこそが、TPEが真に「業界の常識を変える」と言える点だと私は考えています。

この試験は Are The Tイプ Of TPE

一般的なTPEの種類は、TPE-S、TPV、TPU、TPC、TPE-Aの5つに分類されます。これらはすべて熱可塑性エラストマーですが、分子構造、性能パラメータ、適用分野は大きく異なります。実際のプロジェクトでは、耐熱性、耐摩耗性、硬度、生体適合性など、お客様の具体的なニーズに基づいて適切なTPEの種類を選択することがよくあります。

TPE-S

TPE-Sは、私がお客様に最も頻繁に推奨しているタイプで、特に日用品やベビー用品の分野でよく使用されています。このタイプの材料は、スチレン-弾性セグメント-スチレン（SBS、SEBSなど）の構造を持ち、優れた弾力性と柔らかな感触を備え、硬度はショアA硬度5から90まで幅広く調整可能です。最大の利点は、加工が容易で熱安定性に優れていることです。180℃から220℃の加熱温度で射出成形または押出成形が可能で、PPやPEゴムとの接着性に優れています。

ヨーロッパのお客様向けに製造したベビーティーザーは、柔らかく無臭で、硬度はショアA60のSEBS系TPEを採用しており、EN71およびFDA認証基準を完全に満たしています。原材料調達コストは約28元/kg、加工サイクルは短く、歩留まりは97%を超えています。

TPV

TPVは、自動車関連プロジェクト、特にシールやジャケットなどの部品で最も多く使用するTPEです。動的加硫されたEPDMゴム粒子がポリプロピレン（PP）マトリックス中に分散されています。ゴムのような弾力性があり、加工性に優れています。熱可塑性プラスチックTPVはTPE-Sよりも耐熱性に優れており、一般的には連続120℃、短期的には140℃まで耐えることができ、耐油性、耐老化性にも優れています。

アメリカのお客様向けに、Shore A 70 TPV材を用いた自動車用ウィンドウシールを開発しました。-3,000℃～40℃の130時間サイクル試験後も、圧縮永久歪は18%に抑えられており、従来のEPDMゴムよりもはるかに優れた性能です。TPV材の価格はやや高く、通常32～38元/kgですが、その耐久性は初期費用を補って余りあります。

TPU

TPUは高強度と高弾性を兼ね備えた素材です。特に、靴底、車輪のゴムコーティング、工業用工具のハンドルなど、高い耐摩耗性や耐引裂性が求められる用途では、TPUを選ぶことをおすすめします。TPUはポリエステルとポリエーテルの60種類に分けられます。前者は耐油性と耐摩耗性に優れ、後者は耐加水分解性に優れています。硬度は通常75A2550D、引張強度は通常600MPa、伸び率はXNUMX%に達します。

ポリエステルTPU（ショア硬度95A）を用いて、高耐久性ポータブルツールのカプセル化を実現しました。100,000万回の摩擦試験後、摩耗厚さは0.2mm未満で、SEBS材よりもはるかに優れた性能を発揮します。TPUの成形温度は比較的高く、射出成形時には220～250℃の温度が必要で、加工条件は比較的狭いものの、強度性能は優れています。

TPC

TPCは、熱安定性と機械的強度を考慮した「エンジニアリンググレード」の性能を備えたTPEであり、自動車のエンジンパイプ、ケーブルシース、圧力ジョイントなど、より要求の厳しい産業用途に適しています。高い融点、優れた耐疲労性と耐薬品性、150°Cを超える連続動作温度が特徴です。

ドイツのお客様向けに、産業用ロボットのジョイントワイヤーハーネス保護用の押出成形TPCを開発しました。この材料はPBTとPTMEGのブロックコポリマーから構成され、5万回以上の曲げ疲労寿命を誇ります。工業用オイルミストへの長期曝露後も安定した物性を維持し、UL 94 V-0の難燃性要件を満たしています。

TPE-A

PEBAは、低温柔軟性、耐薬品性、高弾性を兼ね備えた非常にユニークな素材です。ハイエンド医療機器や航空電子機器に主に使用する材料の一つです。ポリエーテル-ポリアミドブロック共重合体の構造で、-60℃でも優れた弾性と耐衝撃性を維持し、最高耐熱温度は170℃に達します。また、吸水性が低く、優れた電気絶縁性能も備えています。

心臓カテーテル部品として、PEBA材（硬度約72ショアD）を使用しました。37℃の生理食塩水に1000時間浸漬した後も、寸法変化は±0.3%以内に抑えられ、各種生体適合性試験はISO 10993規格に完全に準拠しています。

これら5種類のTPEは共通の熱可塑性弾性特性を持ち、それぞれに専門的な性能上の利点があります。私のプロジェクト経験では、単に「安価」または「適度に柔らかくて硬い」材料を選ぶよりも、適切なTPEの種類を選ぶことがはるかに重要です。どのTPEがアプリケーションシナリオに適しているかわからない場合は、製品が「耐える」必要があるかを考えてみてください。

この試験は Are The P伐採 M倫理 Of TPE

We TPEの成形には、射出成形、押出成形、ブロー成形、さらにはCNCや3Dプリントなど、様々な工業用加工技術が用いられます。それぞれの加工技術には独自の利点があり、具体的な選択は製品設計、生産量、精度要件などの要因によって異なります。

注射 M古い

これは私が最も頻繁に使用するTPE成形方法の一つです。TPEはプラスチックのように加熱、溶融、冷却することで成形でき、15回の射出成形サイクルはわずか100,000秒です。かつて、ある顧客向けにSEBS製のベビーティーザーを量産した実績があり、月間300,000万個を出荷し、射出成形金型の寿命は0.1万個を超え、製品寸法は±XNUMXmm以内で安定しています。これは、大量生産、複雑な形状、そして面積要件の厳しい製品に適しています。

押出加工

TPEの柔軟性は、ケーブルシース、シーリングストリップ、ホースなどの連続プロファイル生産に特に適しています。私はTPV材料を用いて、自動車メーカー向けのドアシーリングストリップを開発しました。ライン速度は8～15メートル/分に制御され、断面寸法公差は±0.2mm、表面仕上げは良好で、一定の弾性回復性も備えています。

ブロー M古い And Bローン Fイルム

TPUやTPE-Eなどの一部のTPEタイプは、溶融伸長性に優れており、中空製品やフィルムの製造に使用できます。例えば、TPUスポーツウォーターボトル用ソフトブラダーや食品用ソフトパッケージなどです。サンプル作製時には、壁厚を0.5mmに設定し、二次膨張によって均一な厚み制御を実現することで、引張強度が25MPaを超えるようにしています。

3D印刷

TPEは3Dプリントにも適しており、特にTPUタイプのTPEは、印刷温度が210～240℃です。私は硬度85AのTPU材料を用いて、柔軟なインソールや衝撃吸収構造を印刷しました。伸長率は500%を超えており、小規模なカスタマイズや構造試験に適しています。接着性と精度を確保するため、印刷速度は通常30mm/sを超えないようにする必要があります。

CNC Mアニーニング

TPEは第一選択ではありませんが、 CNC加工試作検証段階や金型未完成段階では、ショアD硬度40以上のTPEをCNC切削した経験があります。加工には鋭利な工具、低速（4000～6000rpm）、空冷が必要です。この方法で顧客向けのシーリングインサートサンプルを作製し、誤差は±0.2mm以内に抑えました。ただし、効率が低く、表面が粗いため、一時的な検証用途にとどまっています。

処理 M方法	オプション Aおよびアプリケーション
射出成形	高効率、大ロット、美しい外観、複雑な構造に適しています
押出加工	パイプ、ケーブル、シーリングストリップなどの連続プロファイルに適しています
ブロー成形/フィルムブロー成形	中空製品、フレキシブル包装、フィルム
3D印刷	ラピッドプロトタイピング、カスタマイズ、構造テスト
CNC加工	ラピッドプロトタイピング、小ロット試作、硬質TPE（≥40D）に適しています

優位性 And D利点 Of TPE

私のプロジェクトでは、TPEは「優れた弾力性と迅速な加工性」という理由で頻繁に選ばれています。その利点は、幅広い硬度範囲（3A～60D）、射出成形と押出成形、無毒で環境に優しい、そしてリサイクル可能であることです。 , しかし、耐熱性が低い（一般的に120℃未満）、耐油性が弱い、長期伸張後の反発性が低下する、原材料コストがPVCよりも約30%高いなど、明らかな欠点もあります。選択する際には、これらの特性を考慮する必要があります。

A利点

強い A適応性

TPEの最大の特徴は「ゴムのように柔らかい」ことです。硬度範囲は広く、ショアA硬度3から

60ショアD。SEBS TPEを例に挙げると、硬度60ショアAでは反発率が70%以上に達し、圧縮永久変形率は25%未満です。子供用玩具、スポーツ用品、膝パッドなどの分野で優れた性能を発揮します。かつて、ヨーロッパの医療機器の顧客向けに、500%以上の伸長率を要求するTPE射出成形部品をカスタマイズしたことがあります。最終的に、選択した材料の実際のテストデータは620%に達し、性能要件を完全に満たしました。

様々な P伐採

TPEは、射出成形、押出成形、ブロー成形、熱接着など、様々な熱可塑性加工方法に対応しています。私はTPEを180色射出成形によく使用しています。TPEは230～12℃の温度範囲で安定して溶融し、射出成形時間はわずか15～40秒です。従来のゴムと比較して、TPEは加硫を必要とせず、加工サイクルがXNUMX%以上短縮されるため、生産効率が大幅に向上し、特に大規模な急速生産に適しています。

安全性 And E環境 P回転

高品質のTPE素材には、基本的に可塑剤、重金属、有毒溶剤が含まれておらず、FDA CFR 177.2600、EU No.10/2011などの食品接触規制を満たすことができます。私が手がける歯固め、おしゃぶり、噛むおもちゃなどの多くのベビープロジェクトはすべて、EU EN71 Part 3安全基準を満たすTPE-S（SEBS）シリーズを使用しており、揮発性TVOC値は0.2 mg/m²未満で、肌に優しい用途に非常に適しています。

リサイクル可能な P伐採

TPEは熱可塑性材料であるため、溶融して再加工することができ、スクラップや廃棄物は直接粉砕してリサイクルすることができ、リサイクル効率は最大95%に達します。私が携わっている電子機器筐体の生産ラインでは、TPEスクラップのリサイクルにより、原材料費を月あたり約8%削減でき、環境への配慮と運用コストの削減の両方を実現しています。

Sホートカミング

限定的 H食べる Rエッセンス

汎用TPEの多くは、高温（120℃以上）下では、軟化、表面のべたつき、構造不安定性などの物性劣化を起こします。SEBSを例に挙げると、長期使用温度は-40℃～100℃に制御することが推奨され、短期耐熱温度は120℃を超えてはいけません。自動車のエンジンルームなど、高温耐性が求められる用途では、TPVまたはシリコーンの使用をお勧めします。一方、シリコーンの耐熱温度上限は200～250℃に達し、より有利です。

不安定な Cヘミカル Pローパーティーズ

一般的なTPEは、特定の油、芳香族炭化水素、またはエステル溶剤と接触すると、体積膨張または硬度低下を起こします。試験結果によると、72℃で25時間ディーゼル油に接触させた場合、一般的なSEBSの体積膨張率は18%にも達するのに対し、TPUはわずか7%、TPVは約9%です。そのため、潤滑油やガソリンを使用する環境では、耐油性を高めるためにTPUまたはTPVを選択することが多いです。

ハイ COST

私がこれまでに入手したデータによると、SEBSの市場価格は約2.5～3.0米ドル/kgであるのに対し、PVCは約1.8～2.0米ドル/kgです。TPUはさらに高く、通常3.5米ドル/kgを超えます。そのため、価格に非常に敏感な製品（使い捨て製品や安価な玩具など）の場合、TPEのコストメリットは明確ではありません。

初級 To D電子フォーム

特に低密度TPEは、200%以上に伸長すると、応力回復能力が著しく低下します。例えば、滑り止めハンドルの試験では、一般的なTPE-Sは300%まで伸長すると緩み、永久変形率は22%に達しました。これは、お客様の要求値である15%を大幅に上回っています。このような高伸長で長期にわたる応力負荷を受ける部品には、通常、回復能力を高めるためにSEPSまたは改質TPUの使用を推奨しています。

一般的に、TPEは柔軟性、安全性、加工効率に対する高い要件が求められるプロジェクトに適した優れたエンジニアリング材料です。しかし、限界もあります。特に高温、高油量、高応力環境下で使用する場合は、慎重に選択する必要があります。材料選定にあたっては、「材料の汎用性よりも性能の適応性の方が重要」という原則を常に遵守し、機能を満たしつつコストを抑えるバランスを見つけるよう努めています。

認定条件 ITPE MADE

TPEは通常、異なるポリマー（熱可塑性成分とエラストマー成分）を精密に組み合わせ、適切な量の添加剤、安定剤、加工潤滑剤を加えて製造され、最終的には反応処理装置またはブレンド処理装置によって製造されます。TPEの種類によって製造方法は大きく異なり、これらのプロセスの詳細が、ベビー用品から自動車産業まで、様々な用途に使用できるかどうかを左右します。

ここで、私が整理した一般的な製造方法をご紹介します。

共重合 M方法（Used FまたはTPU、TPE-E、 E（tc.）私はTPUサプライヤーと何度も協力し、材料の最適化に取り組んできました。TPUは、ポリオール（ポリエステルやポリエーテルなど）とジイソシアネートを反応させてポリウレタンセグメントを形成し、その後、鎖延長剤を介してポリウレタンセグメントを結合させ、熱可塑性弾性構造を形成することで製造されます。このタイプの反応性TPEは、反応温度と比率制御に非常に敏感です。初期反応は通常70～90℃で完了し、重合反応収率は95%以上です。最終的なTPU粒子の硬度は60A～75Dで、優れた引張特性と耐摩耗性を備えています。

ダイナミック V加硫 B貸し出し M方法（Mひどく Used FまたはTPV） TPVの製造は典型的な物理化学クロスプロセスです。あるクライアントプロジェクトでは、ポリプロピレン（PP）とエチレンプロピレンゴム（EPDM）を適切な割合で混合し、加硫剤を加えて170～200℃で動的加硫を行いました。このプロセスでは、ゴムがプラスチックマトリックス内で架橋し、弾性と熱可塑性を併せ持つ微細なゴム粒子分散液を形成します。十分な加硫を確保し、異常な粒度分布が製品の寸法安定性に影響を与えないように、回転速度と時間の管理に細心の注意を払っています。

物理的な B貸し出し And A加法的 M神格化（A適用可能 To TPE-S、TPE-O) 多くのTPE-S（スチレン系TPE）は、SEBSやSBSなどのエラストマーとPPやPEなどの熱可塑性プラスチックをブレンドすることで得られます。ブレンド段階では、可塑剤（ホワイトオイルなど）や充填剤（タルク粉や炭酸カルシウム）を加えることで、硬度、表面触感、コストを調整します。例えば、一般的な日常的なハンドル素材のTPE配合は、SEBSが約35％、PP基材が約40％、残りはオイルと添加剤で構成されています。最終的な硬度はショアA硬度70程度に調整でき、優れた弾力性とグリップ性を実現します。

車両換気システム用TPVシールの開発において、私は工場を支援し、EPDMが完全に加硫し均一に分散するよう、混合温度範囲を180～200℃に調整し、回転数を80rpmに設定しました。最終製品の耐熱老化性能は、120℃×1000時間で亀裂なしという基準に達し、顧客の高温耐久性要件を満たしました。

応用分野 TPE

TPEは、自動車部品、医療機器、電子機器、日用品、さらには3Dプリンターなど、幅広い用途に使用されています。特にTPVやTPUといったサブカテゴリーにおいては、その性能は数多くの実例によって検証されており、様々な業界の材料ニーズに効果的に応えています。

アプリケーション分野	代表的な製品	推奨TPEタイプ	パフォーマンス要件（例）
自動車部品	シーリングストリップ、フットパッド、グリップ	TPV、TPE-O	耐熱性≥110°C、耐老化性、耐摩耗性
医療機器	カテーテル、輸液チューブ、シリンジシール	TPU、TPE-A	USPクラスVI認証、透明、ソフト、抗菌
3C電子製品	携帯電話ケース、ヘッドホンケーブル、マウスゴム	TPE-S、TPU	耐摩耗性、滑り止め性、優れたラギング接着性
日用品	おしゃぶり、ケトルの取っ手、滑り止めマット、カミソリの柄	SEBSベースのTPE	無毒、無味、柔らかく快適、食品接触
産業と権力	ケーブルシース、プラグハウジング、ツールグリップ	TPE-O、TPC	耐油性、難燃性、低煙性、ハロゲンフリー
3D印刷	インソール、クッション、接続ソフトウェア	TPU（ショアA 85）	高弾性、優れた押し出し安定性、破断伸び>500%
持続可能な環境保護	バイオベースTPE、リサイクル可能なTPE	ドライフレックスグリーン等	バイオマス源が30%以上、炭素排出量が20%以上削減

TPEは SAFE

私がこれまで率いてきた多くの医療機器やベビー用品のプロジェクトで、「この素材は安全ですか？」という質問が、お客様から最も多く寄せられる質問のほとんどです。私の答えは常に明確です。 TPEは非常に安全である 多くの国際規格に適合しているだけでなく、優れた生体適合性、化学安定性、低毒性も備えており、医療分野や食品接触分野において最も信頼性の高い素材の一つです。

私たちがよく使用するものは、以下の認証に合格しています。

FDA GRAS ほとんどの TPE は FDA の食品接触材料リストに掲載されており、赤ちゃんのおしゃぶりや飲料水器具などに適しています。

ISO 10993 Series これは医療機器材料の生体適合性に関する国際規格です。私が使用しているTPUおよびTPE-A材料は、皮膚刺激性（-10）、細胞毒性（-5）、全身毒性（-11）などの主要な試験に合格しています。

USP クラス VI 多くの医療プロジェクトでは、米国薬局方のバイオマテリアルに関する最高レベルの基準を満たす材料が求められており、この基準を満たす TPE 材料が増えています。

温度安定性の面では、当社が使用する医療グレードの TPE は、高圧蒸気滅菌（121℃、15分）に劣化なく耐えることができ、熱変形率は 2.5% 未満です。これは、病院で一般的に使用される滅菌条件の基本要件です。

移行および残留物に関しては、当社の第三者試験データによると、SEBS型TPEのモノマー移行残留物は通常0.01 ppm未満であり、これは子供用製品材料に対するEU EN71およびREACH規制の要件をはるかに下回っています。

実例として、ヨーロッパのお客様向けにベビー用歯固めを開発しました。素材にはShore A 60透明TPEを使用しました。ドイツのLFGB試験に合格しただけでなく、24ヶ月間のアフターサービスにおいてアレルギーに関する苦情は一切ありませんでした。これはベビー用品分野において非常に信頼できる実績です。私にとって、TPEを選ぶかどうかは性能の問題だけでなく、ユーザーの健康と信頼にも関わってきます。
