Lausnir fyrir vinnslu á hlutum í hálfleiðara CMP búnaði

Hálfleiðara CMP-búnaður (Chemical Mechanical Planarization) er notaður til að pússa yfirborð skífa og afköst hans eru ekki aðeins háð kjarnakerfinu heldur einnig nákvæmni íhluta þess. Rangstillt festingarhol, illa passandi tengi eða aflögun í vinnslu geta gert samsetningu og stillingu búnaðar mun erfiðari. Sum víddarvandamál eru erfið að koma auga á með því að skoða hlut og koma aðeins í ljós eftir uppsetningu. Með vel skipulögðu CNC-vinnsluferli er hægt að stjórna flóknum sniðum, nákvæmum götum og festingarpunktum á skilvirkari hátt, sem hjálpar íhlutum hálfleiðarabúnaðar að uppfylla samsetningarkröfur og viðhalda samræmi í endurtekinni framleiðslu.

Hverjar eru helstu kröfurnar fyrir CNC vinnsluhluta hálfleiðara CMP búnaðar?

CMP búnaður inniheldur nákvæmar festingar, festingargrunna, tengi og hreyfanlega íhluti. Hver hluti þjónar mismunandi tilgangi, þannig að vinnslukröfur hans eru mismunandi. Það er ekki nóg að passa við ytri lögun eitt og sér; tengslin milli gatastöðu, samsvörunarflata og festingarpunkta eru jafn mikilvæg. Ef vinnsluferlið er illa skipulagt geta einstakar víddir uppfyllt forskriftir en samsettir íhlutir þjást samt sem áður af rangri stillingu eða röngum bilum.

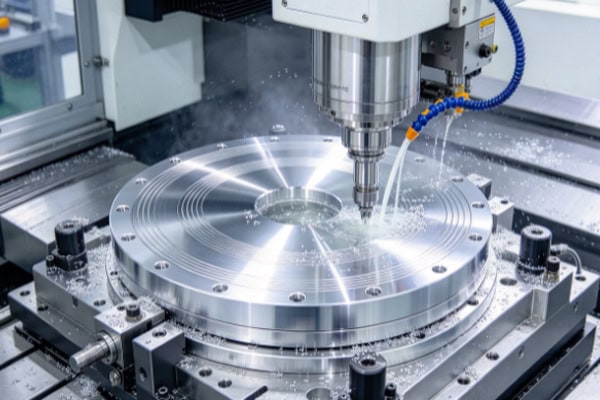

Nákvæm gatavinnsla fyrir hálfleiðarabúnað

Festingargöt, staðsetningargöt og skrúfgöt hafa bein áhrif á staðsetningu og tengingar íhluta. Göt sem eru of stór eða of lítil, eða rangt bil á milli gata, geta flækt samsetningu. Fyrir nákvæma íhluti með mörgum götum krefst CNC-vinnsla vel skipulagðrar dagsetningaráætlunar til að lágmarka villur af völdum endurtekinna uppsetninga.

• Vinnsla á festingargötum: Stjórnaðu þvermáli, bili og staðsetningu gata til að koma í veg fyrir rangstillingu við samsetningu búnaðar.
• Staðsetningarholuvinnsla: Viðhaldið stöðugu staðsetningarsambandi milli hola og viðmiðunarflata til að draga úr uppsetningarstillingum.
• Vinnsla á skrúfgötum: Athugið forskriftir skrúfganga, virka dýpt og skrúfgang til að tryggja að hægt sé að herða festingar rétt.

Fyrir hluti með mörg gatamynstur skiptir vinnsluröðin máli. Að klára tengdar holur innan viðeigandi uppsetningar getur hjálpað til við að draga úr uppsöfnuðum staðsetningarvillum og bæta samræmi milli íhluta sama líkans.

CNC vinnsla fyrir flóknar rúmfræði og þunnveggja CMP hluta

Sumir íhlutir CMP búnaðar eru með djúpar raufar, óreglulegar snið eða þunna veggi. Áskorunin er ekki aðeins að ná tilætluðum svæðum með skurðarverkfærinu heldur einnig að koma í veg fyrir að of mikill skurðkraftur afmyndi hlutinn. Aðskilnaður grófsmíði frá frágangi og stjórnun á yfirhengi verkfærisins og skurðarbreytum getur bætt víddarstöðugleika. Fyrir íhluti sem eru tilhneigðir til aflögunar ætti einnig að endurskoða mikilvægar víddir eftir að klemmur eru losaðar frekar en að reiða sig eingöngu á mælingar sem teknar eru á meðan hlutinn er enn festur í festingunni.

Yfirborðsgæðaeftirlit fyrir hálfleiðara CMP íhluti

Yfirborðsgæði snúast um meira en útlit. Rispur, ójöfnur og sýnileg verkfæramerki geta haft áhrif á samsetningu, þrif og snertingarskilyrði. Eftir vinnslu ætti að klára brúnir og fjarlægja flísar í samræmi við kröfur teikningarinnar. Hlutir með sérstakar kröfur um yfirborðsgrófleika, hreinleika eða yfirborðsmeðferð ættu einnig að hafa skýr viðmið um samþykki áður en framleiðsla hefst.

Hvaða gerðir af hlutum eru almennt notaðir í CMP búnaði fyrir hálfleiðara?

CMP búnaður byggir á íhlutum með mismunandi hlutverkum sem vinna saman. Algengir vélrænir hlutar eru meðal annars nákvæmir festingargrunnar, stuðningsfestingar, tengiblokkir og hreyfibúnaðaríhlutir. Þar sem hver hönnun hefur mismunandi samsetningarkröfur er mikilvægt að bera kennsl á mikilvæga vélræna eiginleika fyrirfram til að koma í veg fyrir að ferlinu verði gleymt og tryggja að íhlutir passi við raunverulega uppbyggingu búnaðarins.

CNC vinnsla fyrir festingargrunna og stuðningsfestingar fyrir CMP búnað

Festingargrunnar og stuðningsfestingar þurfa oft vélrænar fletir, þrep, staðsetningargöt og skrúfgöt. Meginmarkmiðið er að viðhalda stöðugum festingarpunktum. Ójafn viðmiðunarflötur eða röng staðsetning gata getur valdið því að hlutur situr á ská eða færist úr stað eftir uppsetningu. Einnig verður að skipuleggja staðsetningu festinga vandlega til að koma í veg fyrir að klemmukraftar afmyndi veikari hluta.

CNC vinnsla fyrir tengi og hreyfibúnað hálfleiðara

Tengihlutir og hreyfibúnaður innihalda oft nákvæmnisholur, ásgöt og tengifleti sem hafa áhrif á staðsetningu og hreyfingu. Vélvinnsla verður að taka tillit til meira en einstakra vídda; staðsetningartengsl milli gata og milli gata og endaflata eru einnig mikilvæg. Fyrir hluti með sérstakar kröfur um passa ætti að skoða skyldar víddir saman til að forðast aðstæður þar sem hver mæling stenst hverja fyrir sig en samsettu íhlutirnir passa ekki rétt.

Kröfur um vinnslu á hlutum í hálfleiðara CMP búnaði í hnotskurn

Mismunandi íhlutir hafa mismunandi mikilvægar víddir, þannig að vinnsluferli þeirra ættu ekki einfaldlega að fylgja sömu aðferð. Taflan hér að neðan sýnir helstu forgangsröðun vinnslu á algengum CMP búnaðarhlutum.

Lokakröfur um vinnslu verða að fylgja sérstökum teikningum hluta. Fyrir nákvæma samtengingu íhluta ætti að staðfesta víddarþol, rúmfræðilegt þol og yfirborðsgrófleika fyrir framleiðslu til að forðast ágreining um skoðunarviðmið eftir að vinnslu er lokið.

Hvernig er hægt að stjórna nákvæmni CNC vinnslu fyrir hálfleiðara CMP búnaðarhluta?

Ekki er hægt að tryggja gæði nákvæms íhlutar með einni lokamælingu. Slit verkfæra, ástand festinga og efniseiginleikar geta allt haft áhrif á vinnsluniðurstöður. Íhlutir með mörg göt, þunna veggi eða nákvæma samtengingu þurfa nákvæma eftirlit fyrir og meðan á framleiðslu stendur.

Hvað ætti að staðfesta áður en nákvæmnihlutar úr hálfleiðurum eru unnin?

Áður en vinnsla hefst þarf að athuga teikningaendurskoðun, efnisflokk, mikilvæg vikmörk og kröfur eftirvinnslu. Fyrir flókna íhluti ætti einnig að fara yfir aðgengi að verkfærum, flísafrásog og staðsetningu festinga fyrirfram til að forðast breytingar á ferlinu á síðustu stundu.

• Staðfestu mikilvægar víddir: Greinið göt og viðmiðunarfleti sem hafa áhrif á festingu, staðsetningu og passa íhluta.
• Athugið efnisupplýsingar: Ál, ryðfrítt stál og önnur efni hafa mismunandi skurðareiginleika, sem krefjast viðeigandi verkfæra og vinnslubreyta.
• Skilgreindu kröfur um yfirborðsmeðferð: Ferli eins og anodisering og óvirkjun geta haft áhrif á lokastærðir og ætti að taka tillit til þeirra í ferlisáætluninni.
• Staðfesta framleiðslumagn: Frumgerðarkeyrslur, litlar framleiðslulotur og endurtekin framleiðsla krefjast mismunandi stigs undirbúnings og skoðunaráætlanagerðar.

Vandlegur undirbúningur hjálpar til við að draga úr endurteknum stillingum á vélum og endurvinnslu. Fyrir sérsniðna íhluti ætti að skýra teikningarupplýsingar fyrirfram svo að víddarkröfur, yfirborðsmeðferð og raunverulegar samsetningarþarfir séu í samræmi.

Hvernig ætti að skoða hluta CMP búnaðar við vinnslu?

Skoðun á meðan á vinnslu stendur hjálpar til við að bera kennsl á frávik í víddum snemma í stað þess að bíða þar til allir hlutar eru tilbúnir. Hægt er að athuga mikilvæg göt, festingarflöt og nákvæma mótunarfleti á viðeigandi stigum. Þunnveggja íhlutir þurfa einnig að gæta að víddarbreytingum eftir að þeir eru losaðir.

• Skoðið mikilvæg gataþvermál, bil og staðsetningar miðað við viðmiðunarflöt.
• Athugið mál aftur eftir að þunnveggja íhluti eða íhluti sem eru tilhneigðir til aflögunar hafa verið losaðir.
• Fylgist með sliti á verkfærum, klapparmerkjum og skurðum og aðlagið vinnsluaðstæður eftir þörfum.
• Geymið nauðsynlegar víddarskoðunarskýrslur til samanburðar við endurtekna framleiðslu.

Niðurstöður skoðunar geta einnig hjálpað til við að bera kennsl á orsök vandamáls. Ef breytingar á vídd tengjast sliti á verkfærum eða ástandi festinga ætti að aðlaga ferlið tafarlaust frekar en að einfaldlega endurvinna gallaða hluti og halda framleiðslu áfram. Þessi aðferð hjálpar til við að viðhalda samræmi í allri framleiðslulotunni.

Hvernig geta hlutar hálfleiðarabúnaðar viðhaldið samræmi í framleiðslulotum?

Að standast frumgerðarskoðun er aðeins byrjunin. Síðari framleiðsla verður að viðhalda stöðugum vinnsluskilyrðum. CNC forrit, festingar, verkfærastjórnun og skoðunarstaðlar ættu að vera stöðugir eftir því sem kostur er. Ef teikningar eða efni breytast þarf að endurmeta viðeigandi ferli frekar en að flytja þau áfram án staðfestingar.

Hverjir eru kostir sérsniðinnar CNC vinnslu fyrir hálfleiðara CMP búnað?

Íhlutir CMP búnaðar þurfa oft að passa við ákveðnar mannvirki og takmarkað uppsetningarrými, þannig að staðlaðir hlutar uppfylla hugsanlega ekki allar kröfur. CNC-vinnsla getur framleitt óregluleg snið, mismunandi gatamynstur og nákvæma samsvörun út frá verkfræðiteikningum. Vel skipulagt ferli dregur einnig úr óþarfa tilfærslum og hjálpar sérsniðnum hlutum að uppfylla samsetningarkröfur áreiðanlegri.

Sveigjanleg CNC vinnsla fyrir flókna hálfleiðaraíhluti

CNC-vinnsla getur framleitt festingarraufar, stigvaxandi eiginleika, óregluleg ytri snið og mörg gatamynstur fyrir mismunandi hönnun búnaðar. Fyrir óstaðlaða íhluti hjálpar skipulagning verkfæraleiða og vinnsludagsetninga fyrirfram til við að halda jafnvægi á milli flækjustigs burðarvirkis og nákvæmni víddar.

Frumgerðarþróun og lotuframleiðsla fyrir hluta í hálfleiðarabúnaði

Frá samsetningu frumgerða til síðari framleiðslulota geta íhlutir þurft aðlögun á víddum og úrbótum á ferlum. Að flytja staðfestar CNC forrit, festingaraðferðir og skoðunarkröfur inn í síðari framleiðslu hjálpar til við að draga úr endurtekinni uppsetningarvinnu og viðhalda samræmdum víddum á milli lota.

Helstu kostir CNC vinnslu fyrir hálfleiðara CMP búnaðarhluta

Vinnsla á CMP-búnaði fyrir hálfleiðara er háð nákvæmu sambandi milli staðsetningar gata, samsvörunarvídda, yfirborðsgæða og raunverulegra samsetningarkrafna. Með vel skipulögðum CNC-vinnslum, mikilvægum víddarskoðunum og stöðugri framleiðslustýringu geta framleiðendur dregið úr aðlögun og endurvinnslu á samsetningu og framleitt íhluti sem henta rekstrarkröfum búnaðarins. TIRAPID býður upp á CNC-vinnslu fyrir nákvæma hálfleiðarabúnaðarhluta, styður við sérsniðna framleiðslu, frumgerðaþróun og lotuframleiðslu byggða á teikningaforskriftum, vikmörkum og efniskröfum.
