Ein Planfräser ist ein rotierendes Mehrschneidenwerkzeug zur Bearbeitung von ebenen Flächen, großen Stirnflächen und Kanten an Werkstücken. Er zählt zu den am häufigsten verwendeten Fräswerkzeugen in der CNC-Bearbeitung, da er Material effizient abträgt und gleichzeitig eine gute Oberflächengüte und maßstabile Ergebnisse liefert.
In diesem Leitfaden erfahren Sie, was ein Planfräser ist, wie er funktioniert, welche Typen üblicherweise verwendet werden, wie man den richtigen Fräser für verschiedene Materialien und Bearbeitungsziele auswählt und welche Best Practices zur Verbesserung der Werkzeugstandzeit und der Oberflächenqualität beitragen.
Was ist ein Planfräser?

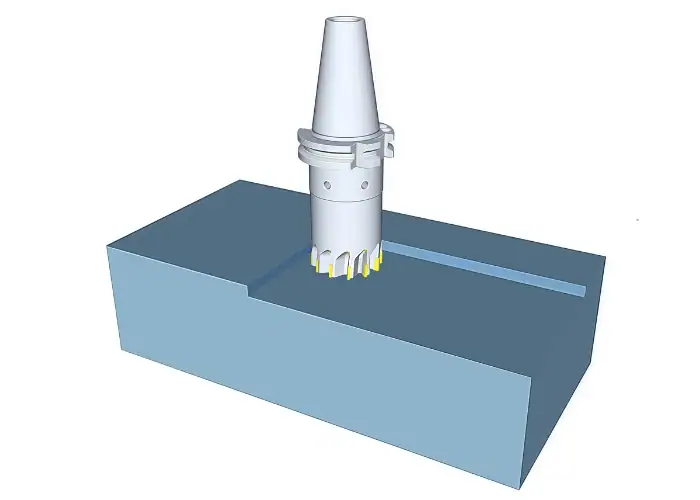

Ein Planfräser ist ein Fräswerkzeug, das hauptsächlich zum Schneiden mit den an der Stirnfläche und Außenkante des Fräskörpers angeordneten Schneidplatten oder Zähnen konstruiert ist. Er wird häufig zur Bearbeitung ebener Flächen auf Fräsmaschinen und Bearbeitungszentren eingesetzt.
Im Vergleich zu Schaftfräsern weisen Planfräser üblicherweise einen größeren Durchmesser auf, können mehrere Wendeschneidplatten aufnehmen und eignen sich besser für die Bearbeitung großer Schnittbreiten in einem Arbeitsgang. Schaftfräser werden häufiger für Nuten, Taschen, Seitenwände und detaillierte Konturen verwendet, während Planfräser bevorzugt für die Flächenbearbeitung und die Bearbeitung großer ebener Flächen eingesetzt werden.
Typische Anwendungsgebiete sind die Bearbeitung ebener Flächen, das Fräsen von Schultern, die Oberflächenbearbeitung großer Teile, die Vorbereitung von Formgrundplatten, die Bearbeitung von Vorrichtungsplatten sowie das allgemeine Schruppen oder Fertigen breiter Werkstückflächen.

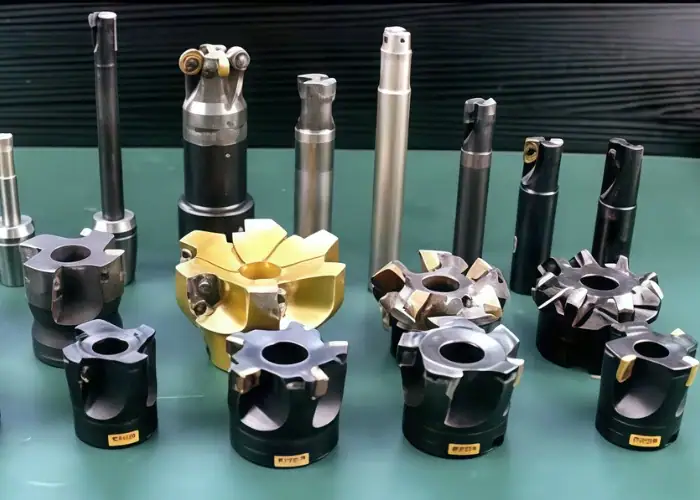

Haupttypen von Planfräsern
Für unterschiedliche Bearbeitungsaufgaben sind verschiedene Planfräser ausgelegt. Einige eignen sich besser für die allgemeine Flächenbearbeitung, andere hingegen besser für die Schlichtbearbeitung, das Schulterfräsen oder das Schruppen mit hohem Vorschub. Sie werden üblicherweise nach Fräserdesign, Anstellwinkel und Bearbeitungsmaterial klassifiziert, wobei jeder Typ die Bearbeitungsleistung unterschiedlich beeinflusst.
Von Cutter Design
Die Fräserkonstruktion beeinflusst Steifigkeit, Wendeschneidplattenwechsel, Einstellbarkeit und die allgemeine Bearbeitungsflexibilität. Diese Klassifizierung ist besonders wichtig bei der Auswahl eines Planfräsers für unterschiedliche Fräsergrößen, Kostenanforderungen und Genauigkeitsniveaus. In der praktischen Bearbeitung bestimmt die Konstruktion des Fräsers oft, wie wartungsfreundlich er ist, wie stabil er unter Last arbeitet und wie gut er sich für die Serienfertigung oder für hochpräzise Bearbeitungen eignet.
Vollprofil-Planfräser
Vollprofil-Planfräser werden aus einem Stück gefertigt, üblicherweise aus HSS oder Hartmetall. Durch die Integration von Fräskörper und Schneide bieten sie eine hohe Steifigkeit und ein stabiles Schnittverhalten. Sie werden häufig bei kleineren Durchmessern, geringeren Zerspanungsleistungen oder Präzisionsarbeiten eingesetzt, bei denen Festigkeit und Genauigkeit des Fräsers wichtig sind. Ihre einfache Konstruktion macht sie zudem zuverlässig in Anwendungen, bei denen eine Bewegung oder Justierung der Schneidplatte unerwünscht ist. Ist die Schneide jedoch verschlissen, muss das gesamte Werkzeug in der Regel nachgeschliffen oder ausgetauscht werden, was die Flexibilität bei wiederholtem Produktionseinsatz einschränken kann.
Wendeschneidplattenfräser
Wendeschneidplatten-Planfräser verwenden austauschbare Wendeschneidplatten, die auf einem Fräskörper montiert sind. Dies ist der gebräuchlichste Typ in modernen Fräsmaschinen. CNC-Bearbeitung Da Wendeschneidplatten nach Verschleiß ausgetauscht werden können, ohne den gesamten Fräser ersetzen zu müssen, eignen sie sich für Schruppen, Vorschlichten und Schlichten einer Vielzahl von Werkstoffen. Ihre Flexibilität, die geringeren Werkzeugkosten auf lange Sicht und die breite Verfügbarkeit von Wendeschneidplatten machen sie zu einer praktischen Wahl für die meisten Produktionsumgebungen. Zudem ermöglichen sie Herstellern einen einfacheren Wechsel von Schneidplattenqualitäten und -geometrien, wodurch ein einziger Fräserkörper an unterschiedliche Werkstoffe und Bearbeitungsziele angepasst werden kann.
Cartridge-Planfräser
Kassetten-Planfräser verwenden verstellbare Wendeschneidplatten, die eine präzise Positionierung der Schneidplatten ermöglichen. Sie kommen häufig zum Einsatz, wenn eine bessere axiale oder radiale Justierung erforderlich ist, insbesondere beim hochpräzisen Planfräsen, bei Fräsern mit großem Durchmesser oder bei anspruchsvollen Schlichtbearbeitungen. Diese Bauart wird oft bevorzugt, wenn Oberflächenebenheit und Fräsergenauigkeit besonders genau kontrolliert werden müssen. Da jede Wendeschneidplatte einzeln justiert werden kann, eignen sich diese Fräser für Anwendungen, bei denen selbst geringfügige Abweichungen der Schneidplattenposition die Oberflächenqualität, Frässpuren oder Maßgenauigkeit beeinträchtigen können.
Durch Vorhaltewinkel
Der Anstellwinkel beeinflusst die Spandicke, die Schnittkraftrichtung, die Werkzeugbelastung und die Oberflächengüte. Die Wahl des richtigen Anstellwinkels kann die Bearbeitungsstabilität verbessern, Vibrationen reduzieren und den Fräser besser an die jeweilige Bearbeitung anpassen. Er beeinflusst auch die Verteilung der Schnittkraft zwischen radialer und axialer Richtung, was besonders wichtig ist, wenn die Maschinensteifigkeit, der Überhang oder die Stabilität der Werkstückspannung begrenzt sind.
45-Grad-Planfräser
45°-Planfräser sind für das allgemeine Planfräsen weit verbreitet, da sie die Spandicke reduzieren, die Schnittkraft verteilen und die Schnittglätte verbessern. Sie sind oft die erste Wahl für produktives Planfräsen und gute Oberflächengüte bei vielen Werkstoffen. Dieser Fräsertyp kommt häufig zum Einsatz, wenn sowohl eine ausgewogene Schnittleistung als auch ein effizienter Materialabtrag gefordert sind. In vielen Fällen tragen 45°-Fräser auch zur Reduzierung von Schnittstößen bei, wodurch sie sich für ein breites Spektrum routinemäßiger CNC-Bearbeitungsanwendungen eignen.
90-Grad-Planfräser
90°-Planfräser kommen zum Einsatz, wenn eine präzise Schulter oder eine nahezu vertikale Wand benötigt wird. Sie eignen sich sowohl für das Schulterfräsen als auch für das Planfräsen, bei denen die Geometriekontrolle an der Schneide wichtig ist, obwohl die Schnittkräfte in der Regel direkter wirken als bei 45°-Fräsern. Besonders nützlich sind sie, wenn die bearbeitete Oberfläche einen sauberen Übergang zu einer vertikalen Fläche erfordern muss. Daher werden sie häufig gewählt, wenn Schneidkantenschärfe, Stufendefinition und Schultergenauigkeit wichtiger sind als der ruhigere Schnittvorgang bei kleineren Anstellwinkeln.
Hochvorschub-Planfräsmaschinen
Hochvorschub-Planfräser arbeiten mit einem sehr kleinen Eintrittswinkel und sind für geringe Schnitttiefen bei sehr hohen Vorschubgeschwindigkeiten ausgelegt. Sie werden häufig zum Schruppen, für Aufspannungen mit großem Auskragungsbereich und für Anwendungen eingesetzt, bei denen die Produktivität wichtiger ist als die Oberflächengüte. Da sie einen Großteil der Schnittkraft axial lenken, eignen sie sich bei korrekter Anwendung auch für instabile Aufspannungen. Sie sind besonders nützlich, wenn Hersteller die Zerspanungsleistung steigern möchten, ohne die Fräser oder die Spindel übermäßig radial zu belasten.
Planfräser mit runden Einsätzen
Rundschneidplatten-Planfräser bieten hohe Schneidkantenfestigkeit und einen gleichmäßigen Schnitt. Sie eignen sich für schwierige Werkstoffe, unterbrochene Schnitte und Anwendungen, die eine stärkere Schneidkantenunterstützung erfordern, obwohl sich die effektive Schnittgeometrie mit der Schnitttiefe ändert. Sie werden häufig gewählt, wenn Schneidkantenfestigkeit und zuverlässige Schneidkantenleistung wichtiger sind als eine scharfe Kantenausprägung. In der Praxis sind sie auch eine gute Option für Anwendungen, bei denen die Schnittkräfte variieren oder das Werkstückmaterial schwer gleichmäßig zu bearbeiten ist.
Durch Schneiden von Material
Das Material des Fräsers oder Einsatzes beeinflusst Härte, Verschleißfestigkeit, Hitzebeständigkeit und Schnittgeschwindigkeit. Unterschiedliche Fräsermaterialien eignen sich für verschiedene Bearbeitungsbedingungen und Werkstückmaterialien. In vielen Fällen hat die Materialwahl direkten Einfluss auf die Werkzeugstandzeit, die Bearbeitungseffizienz und die Fähigkeit, unter verschiedenen Schnitttemperaturen und -belastungen eine stabile Leistung zu erbringen.
HSS
HSS-Planfräser bieten eine gute Zähigkeit und geringere Kosten. Sie werden üblicherweise bei leichteren Bearbeitungen oder niedrigeren Schnittgeschwindigkeiten eingesetzt, wenn die Schnittbedingungen nicht allzu anspruchsvoll sind. Obwohl sie weniger verschleißfest als Hartmetall sind, eignen sie sich dennoch für einige allgemeine Bearbeitungsanwendungen. Sie werden häufig für einfachere Aufgaben, kleinere Werkstätten oder Situationen gewählt, in denen Werkzeugzähigkeit und Wirtschaftlichkeit wichtiger sind als maximale Schnittgeschwindigkeit.
Karbid
Hartmetall-Planfräser sind aufgrund ihrer hohen Härte, Verschleißfestigkeit und guten Schnittleistung bei hohen Schnittgeschwindigkeiten weit verbreitet. Sie eignen sich für die allgemeine CNC-Bearbeitung und können für viele gängige Werkstoffe wie Stahl, Gusseisen und Nichteisenmetalle eingesetzt werden. Ihre Vielseitigkeit macht sie zu einer der praktischsten Optionen in der modernen Fertigung, insbesondere wenn sowohl hohe Produktivität als auch eine lange Werkzeugstandzeit gefordert sind.
Beschichtetes Hartmetall
Beschichtete Hartmetallfräser bieten in vielen Produktionsumgebungen eine bessere Hitzebeständigkeit und längere Standzeit als unbeschichtete Hartmetallfräser. Sie werden häufig bei der Bearbeitung mit höheren Schnittgeschwindigkeiten oder größeren Stückzahlen eingesetzt, wo eine bessere Verschleißkontrolle und eine stabilere Schnittleistung erforderlich sind. Die Beschichtung trägt zur Reduzierung der Reibung und zur Verbesserung der Hitze- und Abriebfestigkeit bei, wodurch diese Fräser besonders für wiederholte Produktionsvorgänge geeignet sind.
PCD
PKD-Fräser eignen sich besonders für Aluminium und andere Nichteisenmetalle. Sie bieten eine ausgezeichnete Verschleißfestigkeit und ermöglichen unter optimalen Bedingungen eine sehr gute Oberflächengüte. Sie werden häufig für die Hochgeschwindigkeitsbearbeitung und Anwendungen eingesetzt, bei denen die Oberflächenqualität entscheidend ist. Aufgrund ihrer hohen Verschleißfestigkeit bei der Bearbeitung von Nichteisenmetallen finden sie breite Anwendung, wenn eine lange Werkzeugstandzeit und eine gleichbleibend hohe Oberflächengüte wichtig sind.
Keramik
Keramische Planfräser werden hauptsächlich für die Hochgeschwindigkeitsbearbeitung von Gusseisen und einigen hitzebeständigen Superlegierungen eingesetzt. Sie ermöglichen sehr hohe Schnittgeschwindigkeiten, erfordern jedoch in der Regel stabile Schnittbedingungen und eine präzise Werkzeugführung. Sie sind spezialisierter als HSS- oder Hartmetallwerkzeuge. Daher kommen Keramikfräser vor allem in anspruchsvolleren Umgebungen zum Einsatz, wo ihre hohe Schnittgeschwindigkeit bei optimalen Einrichtungsbedingungen erhebliche Produktivitätsvorteile bietet.
| Klassifizierungsmethode | Typ | Hauptmerkmal | Typische Verwendung |
| Nach Schneidedesign
|
Vollprofil-Planfräser | Einteilige Konstruktion mit guter Steifigkeit | Arbeiten mit kleinem Durchmesser, leichte Schnitte, Präzisionsanwendungen |
| Wendeschneidplatten-Planfräser | Austauschbare Einsätze für mehr Flexibilität und geringere Werkzeugkosten | Allgemeine Schrupp-, Vorschlicht- und Endbearbeitung | |
| Patronen-Planfräser | Einstellbare Einsatzposition für höhere Genauigkeit | Fräser mit großem Durchmesser und anspruchsvolle Endbearbeitung | |
| Durch den Vorhaltewinkel | 45-Grad-Planfräser | Geringere Schnittbelastung und gleichmäßigerer Schnittvorgang | Allgemeines Planfräsen und bessere Oberflächengüte |
| 90-Grad-Planfräser | Bessere Kontrolle der Schulter- und Kantengeometrie | Schulterfräsung und definierte Wandmerkmale | |
| Hochvorschub-Planfräsmaschinen | Sehr kleiner Eintrittswinkel für hohe Vorschubgeschwindigkeiten | Produktive Schrupp- und Langüberhang-Setups | |
| Planfräser mit runden Wendeschneidplatten | Starke Kantenunterstützung und sanftes Schneiden | Schwierige Materialien und unterbrochene Schnitte | |
| Durch das Schneiden von Material
|
HSS | Gute Zähigkeit und niedrigere Kosten | Allgemeine Bearbeitung mit niedriger Drehzahl |
| Karbid | Hohe Härte und Verschleißfestigkeit | Allgemeine CNC-Bearbeitung | |
| Beschichtetes Hartmetall | Bessere Hitze- und Verschleißbeständigkeit | Produktionsbearbeitung | |
| PCD | Hervorragend geeignet für Nichteisenmetalle | Aluminium und Verbundwerkstoffe | |
| Keramik | Sehr hohe Geschwindigkeitsfähigkeit | Gusseisen und einige Superlegierungen |
Merkmale des Schlüsselfräsers, die die Leistung beeinflussen
Mehrere Merkmale des Schneidwerkzeugs beeinflussen die Bearbeitungsleistung direkt. Der Schneidwerkzeugdurchmesser wirkt sich auf die Bearbeitungsfläche und die Spindelbelastung aus. Die Anzahl der Wendeschneidplatten verändert die Produktivität und die Kraftverteilung. Die Steigung der Wendeschneidplatten beeinflusst den Spanabtransport und die Lastverteilung, während der Eintrittswinkel die Spandicke und die Schnittrichtung beeinflusst.
Eine positive Schneidplattengeometrie reduziert in der Regel die Schnittkraft und eignet sich besonders für Aluminium, Edelstahl und weniger steife Bearbeitungseinrichtungen. Eine negative Geometrie sorgt für stärkere Schneidkanten und wird häufig für stabilere Maschinen und schwerere Bearbeitungen eingesetzt.
Schnittgeschwindigkeiten und Vorschübe beim Planfräsen
Die Leistung beim Planfräsen hängt von der richtigen Parameterkombination ab. Die wichtigsten Werte sind Schnittgeschwindigkeit, Spindeldrehzahl, Vorschub pro Zahn, Tischvorschub, Schnitttiefe und Schnittbreite.
Die Schnittgeschwindigkeit sollte abhängig vom Werkstückmaterial, der Schneidplattenqualität, dem Fräsermaterial und den Kühlbedingungen gewählt werden. Härtere oder hitzebeständigere Werkstoffe erfordern in der Regel niedrigere Schnittgeschwindigkeiten. Der Vorschub pro Zahn beeinflusst die Spandicke und die Schnittkraft auf jede Schneidplatte. Ist er zu gering, kann es zu Reibung kommen; ist er zu hoch, erhöht sich der Verschleiß oder Bruch der Schneidplatte.
Schnitttiefe und Schnittbreite beeinflussen auch die Schnittkraft, die Spanbildung und die Maschinenbelastung. Ein großer Eingriff kann die Produktivität steigern, erhöht aber auch das Risiko von Vibrationen und Überlastung der Schneidplatte.
In der Praxis ermöglicht Aluminium oft höhere Schnittgeschwindigkeiten und einen besseren Spanabtransport. Stahl erfordert in der Regel eine ausgewogene Kombination aus Schnittgeschwindigkeit und Zähigkeit der Schneidplatte. Edelstahl erfordert besondere Aufmerksamkeit hinsichtlich Wärmebehandlung und Schnittstabilität, während Gusseisen oft verschleißfeste Werkstoffe und einen stabilen Eingriff begünstigt.
Häufige Probleme beim Planfräsen und Lösungen
Das Planfräsen kann hervorragende Ergebnisse liefern, Probleme treten jedoch häufig auf, wenn die Wahl des Fräsers, die Einrichtung oder die Schnittbedingungen nicht gut aufeinander abgestimmt sind.
| Aufgabenstellung: | Gemeinsame Ursache | Typische Lösung |
| Schlechte Oberflächenbeschaffenheit | Abgenutzter Einsatz oder instabile Einstellung | Einsätze austauschen, Steifigkeit verbessern |
| Brummer | Langer Überhang oder ungünstige Positionierung | Überhang verringern, Schneidposition anpassen |
| Übermäßige Abnutzung | Falsche Geschwindigkeit oder falsche Steigung | Drehzahl verringern, Schneideinsatz wechseln |
| Aufbaukante | Mangelhafte Schmierung oder Materialhaftung | Schärfere Einsätze verwenden, Kühlung verbessern |
| Ungleichmäßige Markierungen | Höhenvariation einfügen | Prüfen Sie den Einsatzsitz und den Fräskörper. |
| Bruch einfügen | Aggressive Schnittlast | Last reduzieren, stabilere Geometrie verwenden |
Diese Probleme werden selten durch einen einzigen Faktor verursacht. In den meisten Fällen wird eine stabile Leistung durch die Abstimmung von Fräser, Wendeschneidplatte, Maschinenzustand und Schnittstrategie als ein System erreicht.
Typische Anwendungen von Planfräsern
Planfräser finden in vielen Bearbeitungsszenarien breite Anwendung, da ebene Oberflächen, breite Auflageflächen und große Kontaktflächen bei gefertigten Teilen üblich sind. Im Vergleich zu kleineren Fräswerkzeugen können Planfräser in einem Arbeitsgang eine größere Schnittfläche bearbeiten, wodurch sie sich sowohl für Schrupp- als auch für Schlichtbearbeitungen an großen und mittelgroßen Werkstücken hervorragend eignen.

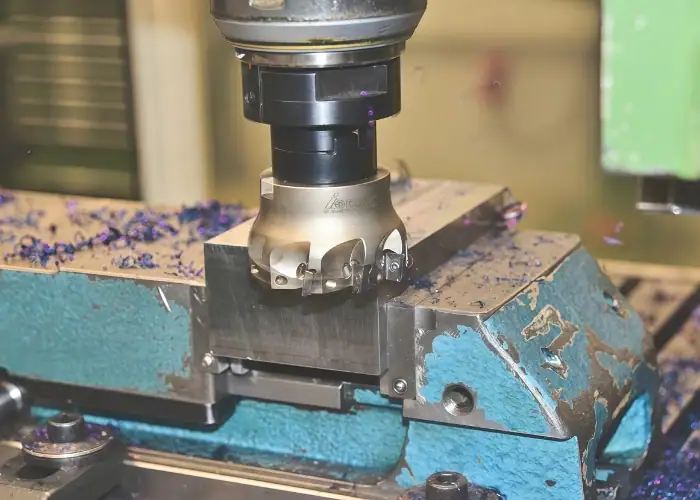

Planfräsen
Das Planfräsen ist die häufigste Anwendung von Planfräsern. Es dient der Bearbeitung großer, ebener Flächen, der Verbesserung der Planheit und der Erzeugung präziser Bezugsebenen für nachfolgende Bearbeitungsschritte. Dieses Verfahren wird sowohl beim Schruppen als auch beim Schlichten häufig eingesetzt.
Schulterfräsen
Beim Schulterfräsen können bestimmte Planfräser, insbesondere solche mit 90°-Winkel, ebene Flächen zusammen mit vertikalen Wänden oder Stufen bearbeiten. Dieses Verfahren ist nützlich, wenn das Werkstück eine definierte Kante, Schulter oder einen Übergang zwischen zwei Flächen benötigt.
Schruppfräsen
Planfräser werden häufig beim Schruppen eingesetzt, um überschüssiges Material schnell von großen Werkstückoberflächen abzutragen. Dabei sind Produktivität und Abtragsrate in der Regel wichtiger als die endgültige Oberflächengüte.
Halbfertigbearbeitung
Bei der Vorschlichtbearbeitung tragen Planfräser dazu bei, die bearbeitete Oberfläche nach dem Schruppen zu verfeinern und das Werkstück für die Endbearbeitung vorzubereiten. Ziel ist es, die Maßgenauigkeit zu verbessern und gleichzeitig eine kontrollierte Materialmenge für den letzten Bearbeitungsgang zu belassen.
Beenden Sie das Fräsen
Beim Schlichtfräsen werden Planfräser eingesetzt, um eine bessere Planheit, eine glattere Oberflächenqualität und gleichmäßigere Bearbeitungsspuren zu erzielen. Fräsergeometrie, Zustand der Schneidplatten und Parameterkontrolle sind in diesem Arbeitsschritt besonders wichtig.
Großflächige Oberflächenbearbeitung
Die großflächige Oberflächenbearbeitung ist ein gängiges Verfahren für Grundplatten, Vorrichtungsplatten, Maschinentische und Strukturplatten. Planfräser eignen sich besonders gut für diese Art von Bearbeitung, da sie große Flächen effizient bearbeiten und dabei eine gleichbleibende Bearbeitungsleistung gewährleisten können.
Hochvorschubfräsen
Hochvorschubfräsen ist ein Spezialverfahren, bei dem Planfräser mit sehr kleinem Eintrittswinkel und geringer Schnitttiefe zum Einsatz kommen. Es wird häufig angewendet, wenn eine hohe Produktivität erforderlich ist, insbesondere bei Schruppbearbeitungen und Aufspannungen mit großem Überhang.
Präzisions-Oberflächenvorbereitung
Planfräser werden auch zur präzisen Oberflächenvorbereitung vor dem Schleifen, der Montage, dem Abdichten oder der Nachbearbeitung eingesetzt. Dabei sind stabile Planheit, zuverlässige Maßhaltigkeit und gleichmäßige Oberflächengüte die wichtigsten Anforderungen.
Sie sind besonders wertvoll für Bearbeitungsprozesse, die einen effizienten Materialabtrag, hohe Planheit und zuverlässige Oberflächenqualität an großen Werkstückflächen erfordern. Bei optimaler Abstimmung von Fräsertyp, Schneidplattengeometrie und Schnittbedingungen ermöglichen Planfräser sowohl hohe Produktivität als auch gleichbleibende Bearbeitungsgenauigkeit.
Wie man den richtigen Planfräser auswählt?
Die Wahl des richtigen Planfräsers hängt vom Werkstückmaterial, dem Bearbeitungszweck und den Maschinenbedingungen ab. Verschiedene Fräser sind für unterschiedliche Schnittkräfte, Oberflächengüteanforderungen und Produktivitätsziele ausgelegt, daher sollte die Auswahl nicht allein auf dem Durchmesser basieren.
Nach Werkstückmaterial
Das Werkstückmaterial ist einer der wichtigsten Faktoren bei der Auswahl des Schneidwerkzeugs, da es Schnittkraft, Wärmeentwicklung, Schneidplattenverschleiß und Spanbildung beeinflusst. Für Aluminium und andere Nichteisenmetalle werden oft Schneidwerkzeuge mit scharfen Schneiden und positiver Geometrie bevorzugt, da sie den Schnittwiderstand verringern und den Spanabtransport verbessern. Bei Stahl, Edelstahl und Gusseisen gewinnen Schneidplattenfestigkeit, Verschleißfestigkeit und thermische Stabilität an Bedeutung.
Ziel der Bearbeitung
Das Bearbeitungsziel beeinflusst auch die Wahl des Fräsers. Ein Standard-Planfräser mit 45°-Winkel eignet sich oft für allgemeine Flächenbearbeitungen, da er einen gleichmäßigen Schnitt und ausgeglichene Schnittkräfte gewährleistet. Ein Planfräser mit 90°-Winkel ist in der Regel besser geeignet, wenn Schulterformen oder definierte Kanten benötigt werden. Planfräser mit hohem Vorschub werden häufig für produktives Schruppen eingesetzt, während Fräser mit Abstreifschneidplatten oft für die Schlichtbearbeitung und eine bessere Oberflächenqualität bevorzugt werden.
Durch Maschinenbedingungen
Bei der Auswahl eines Planfräsers sollten auch die Maschinenbedingungen berücksichtigt werden. Spindelleistung, Maschinensteifigkeit, Werkzeugüberhang und Spannstabilität beeinflussen die Schnittleistung. Bei weniger steifen Maschinen sind Fräser mit geringerer Schnittkraft oft die sicherere Wahl. Bei stabileren und leistungsstärkeren Maschinen lassen sich größere Fräser und aggressivere Schnittparameter in der Regel effektiver einsetzen.
Auswahl in der Praxis
In der praktischen Zerspanung ist der beste Planfräser derjenige, der optimal auf das Material, die Bearbeitungsaufgabe und die tatsächlichen Schnittbedingungen abgestimmt ist. Ein geeigneter Fräser verbessert nicht nur die Effizienz, sondern trägt auch zu einer besseren Oberflächengüte, längeren Werkzeugstandzeiten und stabileren Bearbeitungsergebnissen bei.
Häufig gestellte Fragen
Stirnfräsen vs. Schaftfräsen: Worin liegt der Unterschied?
Ein Planfräser wird hauptsächlich für große, ebene Flächen verwendet und kann in der Regel mit mehreren Wendeschneidplatten bestückt werden. Ein Schaftfräser ist kleiner und flexibler für Nuten, Taschen und Profile. Planfräser sind effizienter für die Flächenbearbeitung, während Schaftfräser besser für detaillierte Geometrien geeignet sind.
Planfräser vs. Fliegenfräser: Worin liegt der Unterschied?
Ein Planfräser verwendet üblicherweise mehrere Schneidkanten oder Wendeschneidplatten, was ihn effizienter und stabiler für die Bearbeitung großer, ebener Flächen macht. Ein Planfräser hingegen verwendet normalerweise nur eine Schneidkante, ist daher einfacher konstruiert und kann eine gute Oberflächengüte erzielen, ist aber im Allgemeinen langsamer und weniger produktiv.
Welcher Fräser eignet sich am besten zum Planfräsen von Aluminium?
Für Aluminium ist ein Fräser mit scharfen Schneidkanten, positiver Geometrie und guter Spanabfuhr in der Regel die beste Wahl. PKD- und polierte Hartmetall-Wendeschneidplatten werden häufig eingesetzt, wenn Oberflächenqualität und Produktivität wichtig sind.
Wann sollte ich einen Wendeschneidplatten-Planfräser verwenden?
Ein Wendeschneidplatten-Planfräser ist vorteilhaft, wenn geringere Werkzeugkosten, ein einfacherer Wendeschneidplattenwechsel und eine höhere Flexibilität bei Schrupp-, Vorschlicht- und Schlichtbearbeitungen gewünscht sind. Er wird häufig in der CNC-Bearbeitung eingesetzt, da verschlissene Wendeschneidplatten gewechselt werden können, ohne den gesamten Fräserkörper austauschen zu müssen.
Wie beeinflussen die Abmessungen von Planfräsern die Bearbeitungsleistung?
Die Größe des Planfräsers beeinflusst die Oberflächenbearbeitung, die Schnittstabilität, die Maschinenbelastung und die Produktivität. Ein größerer Fräser kann in einem Arbeitsgang eine größere Fläche bearbeiten, benötigt aber auch mehr Spindelleistung und eine stabile Aufspannung, um effektiv arbeiten zu können.
Welche Haupttypen von Planfräsern gibt es?
Die wichtigsten Planfräsertypen werden üblicherweise nach Fräserkonstruktion, Anstellwinkel und Bearbeitungsmaterial klassifiziert. Gängige Beispiele sind Vollplanfräser, Wendeschneidplatten-Planfräser, 45°-Planfräser, 90°-Planfräser und Hochvorschub-Planfräser.
Fazit
Planfräser sind wichtig, weil sie Herstellern eine praktische Möglichkeit bieten, ebene Oberflächen effizient, präzise und gleichmäßig für eine Vielzahl von Materialien und Branchen zu bearbeiten. Bei optimaler Abstimmung von Fräsertyp, Schneidplattengeometrie, Maschinenzustand, Schnittparametern und Werkzeugwegstrategie kann das Planfräsen gleichzeitig die Oberflächenqualität, die Produktivität und die Werkzeugstandzeit verbessern.
