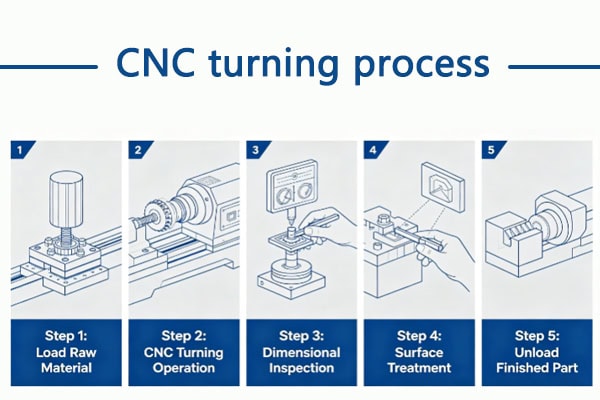

تُعدّ عملية الخراطة باستخدام الحاسوب (CNC) طريقة تصنيع دقيقة شائعة الاستخدام في الهندسة الحديثة. وتعتمد هذه الطريقة على أنظمة التحكم الرقمي الحاسوبي لإدارة مسارات الأدوات، ودوران المغزل، وحركة التغذية، مما يُمكّن من تشغيل قطع العمل الدوارة بدقة عالية. لا تقتصر العملية برمتها على تشغيل الآلة فحسب، بل تشمل أيضًا تخطيط العملية، وإنشاء البرامج، وإعداد الآلة، وفحص الجودة. ترتبط كل مرحلة ارتباطًا وثيقًا بالأخرى، وأي انحراف قد يؤثر على دقة الأبعاد النهائية وجودة السطح. ويضمن سير العمل الموحد الاتساق والاستقرار في الإنتاج بكميات كبيرة.
تخطيط العمليات والتحضير الفني قبل التشغيل الآلي
قبل البدء بعملية التصنيع باستخدام الحاسوب (CNC)، يجب وضع خطة عملية متكاملة وإعداد فني شامل. تُعدّ هذه المرحلة أساسية في سير العمل التصنيعي بأكمله. يتم تحويل هندسة قطعة العمل وخصائص المواد ومتطلبات التصنيع إلى خطة عملية منظمة، تُوجّه برمجة الآلة وتشغيلها. كلما كانت عملية الإعداد أكثر تفصيلاً، زادت استقرار عملية التصنيع وارتفعت كفاءة الإنتاج.
تحليل الرسومات والتقييم الإنشائي
يتضمن تحليل الرسومات تفكيك تصميم القطعة بشكل منهجي، مع التركيز على التفاوتات البُعدية، والدقة الهندسية، والتعقيد الهيكلي. بالنسبة للقطع ذات الثقوب العميقة، أو الجدران الرقيقة، أو الأشكال الهندسية متعددة المراحل، يجب تقييم جدوى التشغيل مسبقًا. كما يتم تقييم احتمالية تداخل الأدوات، وقيود التثبيت، ومخاطر التشوه لتحديد استراتيجية تشغيل موثوقة.
- تحديد الأبعاد الحرجة ومتطلبات التفاوت
- تحليل الأشكال الهندسية المعقدة وصعوبات التشغيل الآلي
- تقييم إمكانية الوصول إلى الأدوات
- تقييم ثبات التركيبات
- حدد تسلسل التشغيل الأولي
- التنبؤ بمخاطر التشوه المحتملة
بعد اكتمال تحليل الرسم، يتم تحديد اتجاه واضح للتشغيل الآلي، مما يقلل من التعديلات غير الضرورية خلال المراحل اللاحقة ويحسن استقرار العملية بشكل عام.
اختيار المواد وتصميم الفراغ
يؤثر اختيار المواد وتصميم القطعة الخام بشكل مباشر على كفاءة التشغيل وجودة المنتج النهائي. تختلف المواد في صلابتها ومتانتها وقابليتها للتشغيل، مما يؤثر على سلوك القطع وعمر الأداة. في الوقت نفسه، يجب تصميم حجم القطعة الخام بعناية لتحقيق التوازن بين هامش التشغيل واستخدام المواد.
- تأكد من درجة المادة ومتطلبات الأداء
- تحليل خصائص قطع المادة
- حدد بدل التشغيل المناسب
- التحكم في تكلفة المواد
- تقييم ظروف المعالجة الحرارية
- تحسين كفاءة استخدام المواد
يساهم التخطيط السليم للمواد والقطع الخام في تقليل حالات عدم اليقين أثناء عملية التصنيع ويضمن إيقاع إنتاج أكثر سلاسة مع تحسين الكفاءة الاقتصادية الإجمالية.
تجهيز الأدوات والتركيبات
تلعب أدوات التثبيت دورًا حاسمًا في الحفاظ على استقرار عملية التشغيل ودقة القطع في عمليات الخراطة باستخدام الحاسوب (CNC). يجب أن تثبت أداة التثبيت قطعة العمل بإحكام أثناء الدوران عالي السرعة، بينما يجب اختيار أدوات القطع وفقًا لمراحل التشغيل لتحقيق التوازن بين الكفاءة وجودة السطح.
- تصميم هياكل تثبيت عالية الصلابة
- ضمان دقة التموضع المتكرر
- اختر أدوات التخشين والتشطيب
- قم بضبط معلمات تعويض الأداة
- افحص حالة تآكل الأدوات
- التحكم في مخاطر الاهتزاز
بعد الانتهاء من تجهيز الأدوات والتركيبات، تتحسن استقرارية التشغيل بشكل كبير، مما يقلل من الأخطاء الناتجة عن مشاكل التثبيت أو الأدوات.
مرحلة برمجة CNC وإعداد الماكينة
تُحوّل هذه المرحلة تخطيط العملية إلى كود قابل للتنفيذ آلياً، وتشمل ضبط معلمات الآلة والتحقق من المسار. تؤثر جودة البرنامج ودقة الإعداد بشكل مباشر على كفاءة التشغيل وسلامته، مما يجعلها حلقة وصل حاسمة بين التصميم والإنتاج.
إنشاء برنامج CNC
تُحدد برمجة التحكم الرقمي بالحاسوب مسارات الأدوات، ومعايير القطع، ومعدلات التغذية، ومنطق تغيير الأدوات بناءً على هندسة القطعة. ويضمن البرنامج المصمم جيدًا ليس فقط التنفيذ الصحيح، بل أيضًا أداءً فعالًا ومستقرًا في عملية التشغيل.
- إنشاء نظام إحداثيات التشغيل الآلي
- اكتب مسارات حركة الأدوات
- تحديد معلمات القطع
- تسلسل تغيير أداة التخطيط
- تحسين وقت دورة التشغيل الآلي
- تحسين الاستقرار التشغيلي
بمجرد اكتمال البرمجة، تصبح عملية التصنيع موحدة وقابلة للتحكم، مما يحسن كفاءة الإنتاج ويقلل من الخطأ البشري.
محاكاة البرامج واكتشاف التصادم
قبل بدء عملية التشغيل الفعلية، تُستخدم المحاكاة للتحقق من مسارات الأدوات والكشف عن أي تصادمات محتملة أو أخطاء برمجية. تساعد هذه الخطوة في تحديد المخاطر مبكراً وتمنع تلف المعدات أو خسائر الإنتاج.
- محاكاة مسارات حركة الأدوات
- تحقق من تداخل التركيبات
- التحقق من صحة تسلسل التشغيل الآلي
- تقدير وقت التشغيل الآلي
- تحسين مسارات الحركة
- تحسين معدل نجاح الإنتاج التجريبي
تعمل المحاكاة على تحسين سلامة عمليات التشغيل الآلي بشكل كبير وتقليل عدم اليقين أثناء عمليات الإنتاج الأولية.
إعداد معلمات الجهاز والنظام
يضمن إعداد الماكينة تنفيذ برنامج التحكم الرقمي الحاسوبي (CNC) بشكل صحيح من خلال ضبط أنظمة الإحداثيات، وإزاحات الأدوات، ومعلمات المغزل. وتُعدّ الإعدادات الدقيقة ضرورية لتحقيق نتائج تشغيل متسقة.
- اضبط نقطة الصفر لقطعة العمل
- قم بضبط قيم إزاحة الأداة
- اضبط سرعة المغزل
- ضبط معلمات معدل التغذية
- تحقق من حالة نظام التبريد
- معايرة أنظمة القياس
يضمن التكوين السليم للنظام عمليات تشغيل مستقرة ودقيقة.

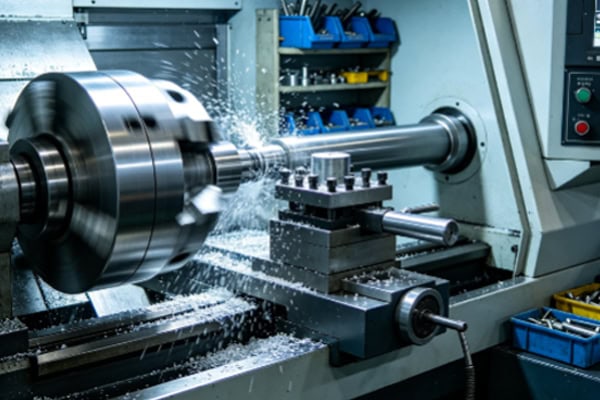

التحكم في عملية الخراطة باستخدام الحاسوب
تُعدّ مرحلة تنفيذ عمليات التشغيل الآلي جوهر سير العمل بأكمله. وهي تتطلب تحكماً مرحلياً يعتمد على خصائص المواد وهندسة القطعة لتحقيق التوازن بين الكفاءة والدقة.
مرحلة الخشونة
تركز مرحلة التشكيل الأولي على إزالة المواد الزائدة بسرعة لتشكيل الشكل الأساسي لقطعة العمل. وتُعطى الأولوية للكفاءة ومعدل إزالة المواد مع الحفاظ على استقرار الماكينة.
- إزالة المواد بسرعة
- حمل القطع المتحكم به
- كفاءة عالية في التشغيل الآلي
- تكوين الهندسة الأساسية
- انخفاض الحمل للمراحل اللاحقة
- تم الحفاظ على الاستقرار الهيكلي
بعد عملية التخشين، يتم إنشاء أساس مستقر لخطوات التشغيل اللاحقة، مما يضمن معالجة أكثر سلاسة.
مرحلة نصف التشطيب
تُصحح عملية التشطيب الجزئي الانحرافات البُعدية الناتجة عن عملية التشطيب الخشن، وتُقرب القطعة من الشكل الهندسي النهائي مع تحسين حالة السطح. كما أنها تُقلل من عبء العمل في عمليات التشطيب.
- تصحيح الأخطاء البُعدية
- تحسين حالة السطح
- تحسين دقة تحديد الخطوط الكنتورية
- تقليل الحمل النهائي
- التحكم في التشوه الحراري
- تحسين التناسق البُعدي
توفر هذه المرحلة انتقالاً مستقراً بين عمليات التخشين والتشطيب.
مرحلة التشطيب
تحدد عملية التشطيب دقة الأبعاد النهائية وجودة السطح. وهي تتطلب تحكماً دقيقاً في حالة الأدوات ومعايير القطع واستقرار الماكينة.
- تحقيق المتطلبات البُعدية النهائية
- تحسين جودة تشطيب السطح
- التحكم في التفاوتات الهندسية
- ضمان اتساق الدفعة
- تقليل عيوب التصنيع
- مطابقة المواصفات الفنية
تحدد عملية التشطيب مستوى الجودة النهائي للمنتج، وهي المرحلة الأكثر أهمية في عملية التصنيع.
عملية الفحص ومراقبة الجودة بعد التصنيع
بعد عملية التصنيع، يجب فحص الأجزاء بشكل منهجي لضمان مطابقتها لمتطلبات التصميم والمعايير الفنية. تشمل مراقبة الجودة قياس الأبعاد، وتقييم السطح، وتسجيل البيانات لضمان التتبع. يُمكّن نظام الجودة المنظم من التحسين المستمر للعمليات وضمان استقرار الإنتاج.
فحص دقة الأبعاد
يتحقق الفحص البُعدي من الأبعاد الحرجة باستخدام أدوات القياس أو معدات الاختبار لضمان توافق المنتج مع متطلبات التصميم.
- تحقق من القطر الخارجي
- قياس الطول والموضع
- تحقق من دقة قطر الثقب
- قارن نطاقات التفاوت
- بيانات فحص السجلات
- تأكد من اتساق الدفعة
يضمن الفحص الكامل للأبعاد بشكل فعال امتثال المنتج للمعايير.
فحص جودة السطح والعيوب
تُعدّ جودة السطح مؤشرًا حاسمًا لمستوى دقة تصنيع الأجزاء المُصنّعة باستخدام آلات CNC. فهي لا تؤثر فقط على مظهر المنتج، بل أيضًا على مقاومته للتآكل، وكفاءة منع التسرب، ودقة التجميع، وعمره الافتراضي. بالنسبة للأجزاء الميكانيكية الدقيقة، ومكونات الأجهزة الطبية، وتجميعات المعدات الآلية، غالبًا ما تحدد حالة السطح بشكل مباشر مدى استيفاء المنتج لمتطلبات التطبيق العملي. تتطلب عملية الفحص فحصًا شاملًا لخشونة السطح، وعلامات التصنيع، والخدوش، والانبعاجات، والنتوءات، والعيوب الموضعية لضمان مطابقة الأجزاء للمعايير البُعدية مع التمتع بجودة سطح ممتازة.
إدارة سجلات الجودة وإمكانية التتبع
تُخزّن سجلات الجودة بيانات التشغيل والفحص لضمان تتبع العملية بالكامل. وهذا يدعم التحسين المستمر واستقرار الإنتاج على المدى الطويل.
- تسجيل معلمات التشغيل الآلي
- نتائج تفتيش المتجر
- بناء نظام تتبع البناء
- تحليل اختلافات الجودة
- تحسين معلمات العملية
- تحسين استقرار الإنتاج
يعزز نظام البيانات المتكامل القدرة التصنيعية على المدى الطويل.
عملية مناولة المنتج النهائي وتسليمه
بعد عملية التصنيع، يجب تنظيف الأجزاء وحمايتها وتغليفها لضمان وصولها بأمان والحفاظ على حالة سطحها المناسبة أثناء النقل والتخزين. كما يجب إزالة بقايا سوائل القطع والرقائق والنتوءات لتجنب التأثير على عملية التجميع أو الأداء.
عملية التنظيف وإزالة النتوءات
غالباً ما تحتوي الأجزاء المصنعة آلياً على سائل تبريد متبقٍ، ورقائق معدنية، ونتوءات صغيرة يجب إزالتها قبل التسليم.
- إزالة مخلفات التشغيل الآلي
- إزالة النتوءات
- نظف الزيت وسائل التبريد
- تحسين جودة المظهر
- تقليل مخاطر التجميع
- ضمان الاستخدام الآمن
يؤدي التنظيف السليم إلى تحسين جودة المنتج بشكل ملحوظ.
حماية من الصدأ والتغليف
تتطلب المكونات المعدنية تدابير وقائية أثناء التخزين والنقل لمنع التآكل والتلف الميكانيكي.
- قم بتطبيق طبقة مضادة للصدأ
- استخدم عبوات مقاومة للصدمات
- منع تلف النقل
- الحفاظ على حالة السطح
- إطالة عمر التخزين
- تحسين موثوقية التسليم
يضمن التغليف المناسب وصول الشحنة إلى العملاء بأمان.
التوصيل والدعم الفني
بعد تغليف المنتج واجتيازه الفحص النهائي، يبدأ مرحلة التسليم. إضافةً إلى الشحن في الموعد المحدد، يلتزم المصنّع بتوفير خدمات الدعم الفني اللازمة، بما في ذلك معلومات المنتج، وتقارير الاختبار، واقتراحات الاستخدام. يُسهم التواصل والاستجابة السريعة في تلبية الاحتياجات العملية وتحسين تجربة التعاون عند مواجهة العملاء أي مشاكل أثناء التركيب أو التشغيل أو الاستخدام.
- تسليم المنتج في الوقت المحدد
- تقديم تقارير التفتيش
- تقديم الاستشارات الفنية
- التعامل مع ملاحظات العملاء
- إقامة تعاون طويل الأمد
- تحسين رضا العملاء
يضمن نظام التوصيل والدعم المتكامل استخدامًا موثوقًا للمنتج ويعزز العلاقات التجارية طويلة الأمد.
